某汽车中控大屏组装线升级改造项目案例

一、项目背景

客户为汽车行业龙头企业，核心业务包含中控大屏组装，目前已建成5条中控大屏组装产线。每条产线下设4条子线体，子线体由7-15个工位构成，单条产线总计48个工位，覆盖插件、清扫、波峰焊、ICT测试、FCT测试、螺钉锁付、点胶、AOI检测及LED屏幕专业检测等全流程工序。

改造前，产线核心逻辑控制采用三菱FX5U系列PLC，现场设备数据传输采用CCLINK-IE Field Basic工业总线协议，辅助通讯采用SMTP协议;人机交互端配备WEINVIEW威纶通7英寸工业触摸屏;MES系统数据采集由第三方软件供应商搭建，通过OPCUA服务器汇总各控制单元关键生产数据，同时由上位管理软件统一下发生产订单信息。

现有产线存在核心痛点：一是设备运行鲁棒性不足，存在单点故障失效风险，单条产线中任一工位出现现场控制硬件故障时，技术人员需开展硬件更换、程序重装与现场联调工作，该过程耗时数小时甚至数天，直接导致整条产线非计划停机，造成产能损失与交付延误;二是为保障生产订单按时交付，客户需持续新增产线，而产线数量增加后，设备管理、数据采集及订单追溯的建设与管理成本呈线性攀升;三是产线设备数量多且布局分散(单条母线下设4条子产线)，现有控制架构难以适配规模化管理需求。基于此，客户计划将原有控制器替换为基于分布式控制的IEC61499控制器，同时完成产线整体控制架构升级。

二、项目目标

1、完成单条产线48个工位的控制器全面替换，统一搭载了AIOSYS软件平台的控制器，基于IEC61499标准，实现控制单元标准化部署，为分布式控制与故障容错奠定硬件基础;

2、搭建工业级分布式控制网络架构，打通各控制器间的数据链路，实现所有控制单元的高效数据双向交互与集中化统一管理;

3、实现故障快速容错接管，设备发生故障宕机时，可将故障控制器的逻辑控制程序快速映射至其他正常运行的控制器代为接管，最大限度缩短停工时间，保障产线快速恢复生产;

4、取消原有OPCUA中转服务器，实现IEC61499控制器与上位管理软件的直连互通，通过统一工业通讯协议完成生产全量数据的实时上传与订单指令的精准下发，简化数据传输链路。

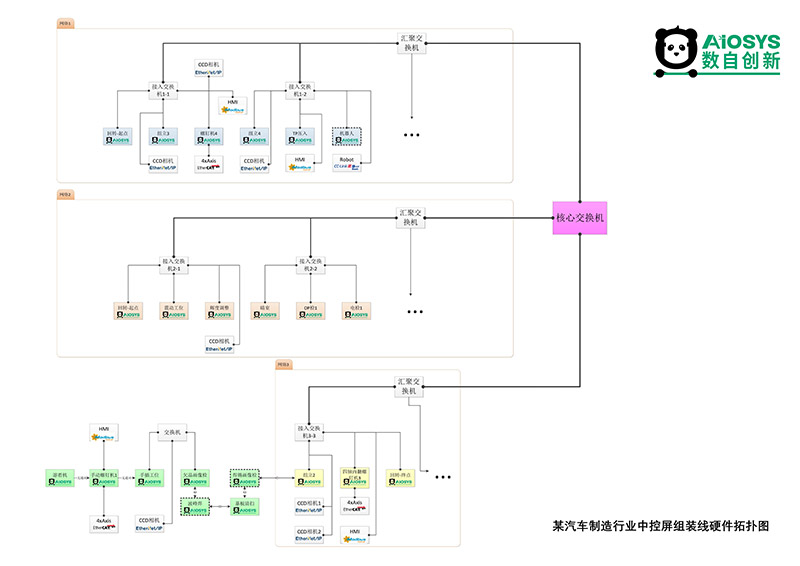

三、系统总体架构

本项目基于AIOSYS软件平台搭建产线整体控制架构，采用分层分布式设计，整体架构自上而下分为上位管理层、分布式控制层、现场设备层，各层级间通过统一工业通讯协议实现数据双向交互，取消中间中转节点，实现架构扁平化、管理集中化、控制去中心化，适配产线多工位、散布局的特点，同时保障故障接管的快速性与系统运行的鲁棒性。

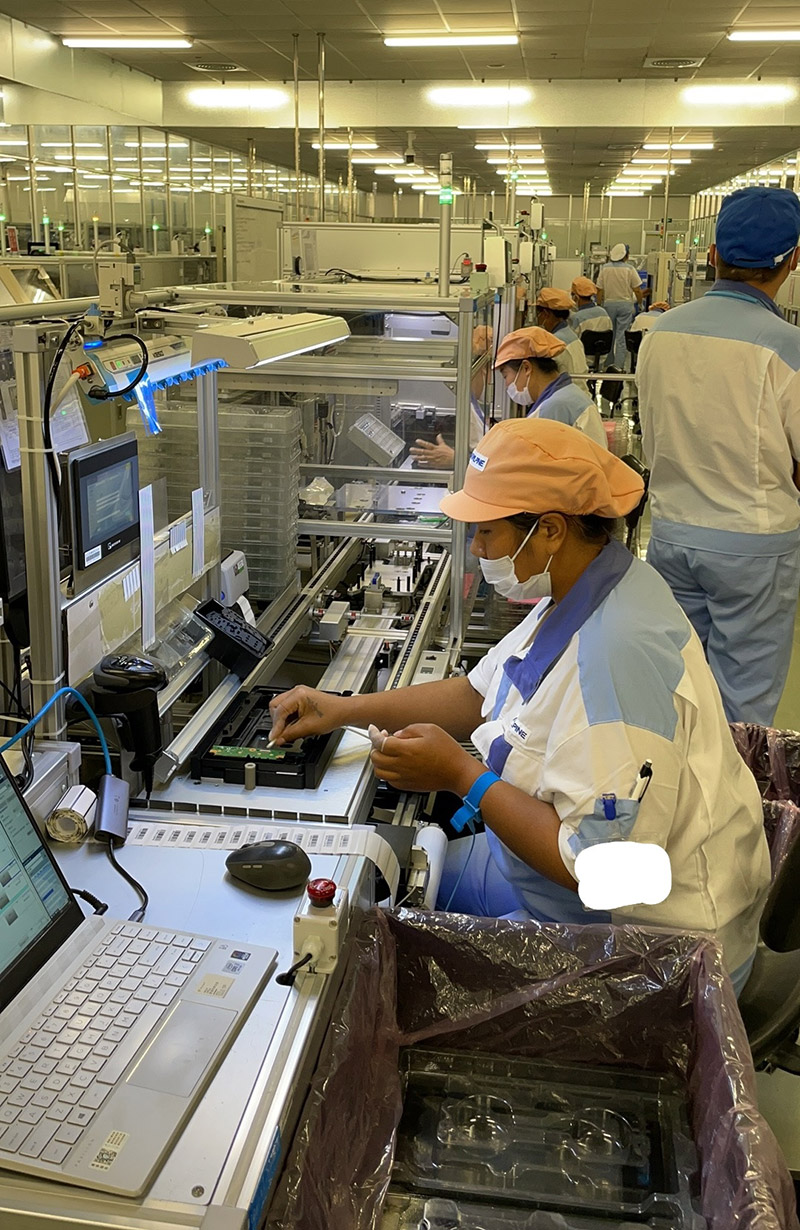

项目改造现场

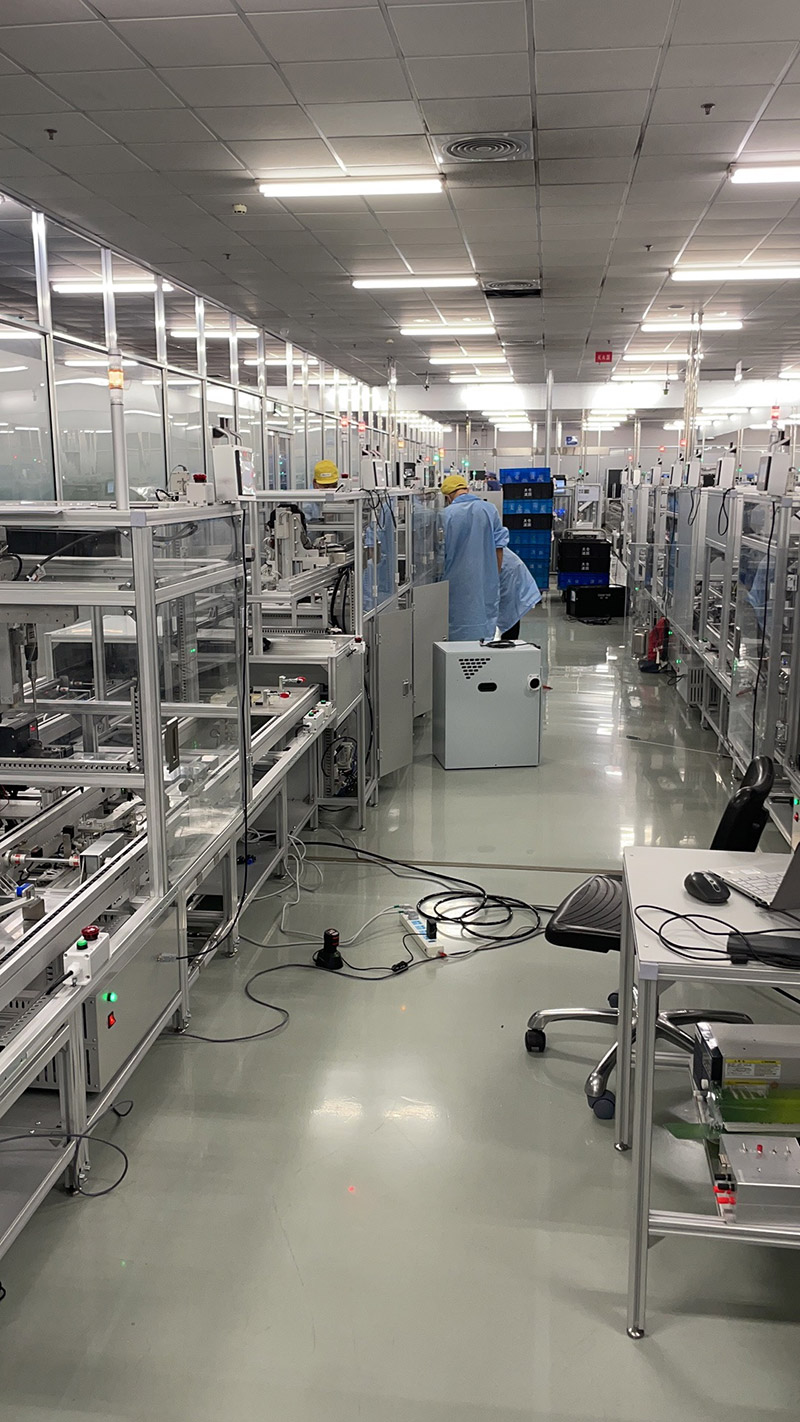

调试现场

（一）上位管理层

作为产线的核心指挥与数据中枢，部署客户原有上位管理软件，负责生产订单的统一制定、下发与进度监控，同时接收下层上传的生产全量数据，完成数据汇总、分析、存储及订单追溯管理;该层级与分布式控制层通过统一通讯协议直连，无需经OPCUA服务器中转，实现指令与数据的点对点高效传输，提升数据交互的实时性与准确性。

（二）分布式控制层

为架构核心层，由单条产线48个工位部署的IEC61499标准控制器组成，所有控制器接入统一的分布式工业网络，遵循去中心化、对等互联的设计原则，实现无中心的对等互联与数据交互。各控制器独立承担对应工位的逻辑控制、设备联动及数据采集任务，同时预留冗余接管接口，当某一控制器发生故障宕机时，工程师可快速发现并将故障工位的控制程序快速迁移至网络内其他正常运行的控制器，由其代为完成故障工位的控制指令执行，实现工位控制的去中心化容错，保障产线连续运行;该层级兼具分布式控制的灵活性与冗余备份的稳定性，从架构层面解决原有单点故障失效的核心痛点。

（三）现场设备层

为产线执行端，包含各工位的生产设备、检测仪器、人机交互终端(WEINVIEW威纶通工业触摸屏)等现场硬件，各设备与对应工位的IEC61499控制器直接对接，接收控制指令并实时反馈设备运行状态、生产工艺参数、检测数据等现场信息，为上层控制与管理提供实时、精准的现场数据支撑。原有现场人机交互终端与检测设备均做无缝适配，无需额外改造，降低项目实施成本。

（四）架构核心设计优势

1、高可用性：去中心化容错设计，彻底解决单点故障导致的整条产线停机问题，大幅提升产线运行连续性;

2、传输高效性：取消中间中转服务器，实现控制器与上位机直连，简化数据传输链路，提升指令下发与数据上传的实时性;

3、管理便捷性：标准化控制器部署+集中化管理，降低多产线、多工位的设备管理难度，减少运维成本;

4、扩展灵活性：分布式网络架构为后续新增产线预留无缝接入接口，适配客户长期产线建设规划，避免重复建设;

5、成本可控性：原有现场设备无缝适配，减少硬件改造成本;规模化管理后，新增产线的建设与运维成本呈边际递减趋势。

四、项目整体设计总结

本次汽车中控大屏组装线升级改造，以IEC61499国际标准为核心，通过搭建分层分布式控制架构，从根本上解决原有产线单点故障失效、规模化管理成本高、数据传输链路复杂三大核心痛点。项目通过控制器标准化替换、分布式网络搭建、故障冗余接管设计、数据直连优化四大核心举措，实现产线控制架构的全面升级，既保障产线运行的连续性与稳定性，又降低设备管理与规模化建设的综合成本，同时为后续产线拓展奠定标准化、可扩展的技术基础。

改造后的产线架构兼具技术先进性与落地实用性，既符合工业自动化分布式控制的发展趋势，又紧密贴合客户的实际生产需求与长期发展规划，通过技术升级实现降本、提效、稳产能、易扩展的核心项目价值，助力客户提升中控大屏组装产线的整体运营效率与市场交付能力。
