教程与示例

快速体验

快速体验使用 AIOSYS-IEC61499开放式数智化控制软件平台 进行组态/编程/调试/部署/运行。

特别注意：在开始使用系统之前，需要将AIOSYS网站添加到浏览器白名单中，具体操作如下：

浏览器白名单操作指南

一、使用仿真

安装并运行成功仿真程序之后，这里我们提供了一些仿真程序的使用案例以供参考

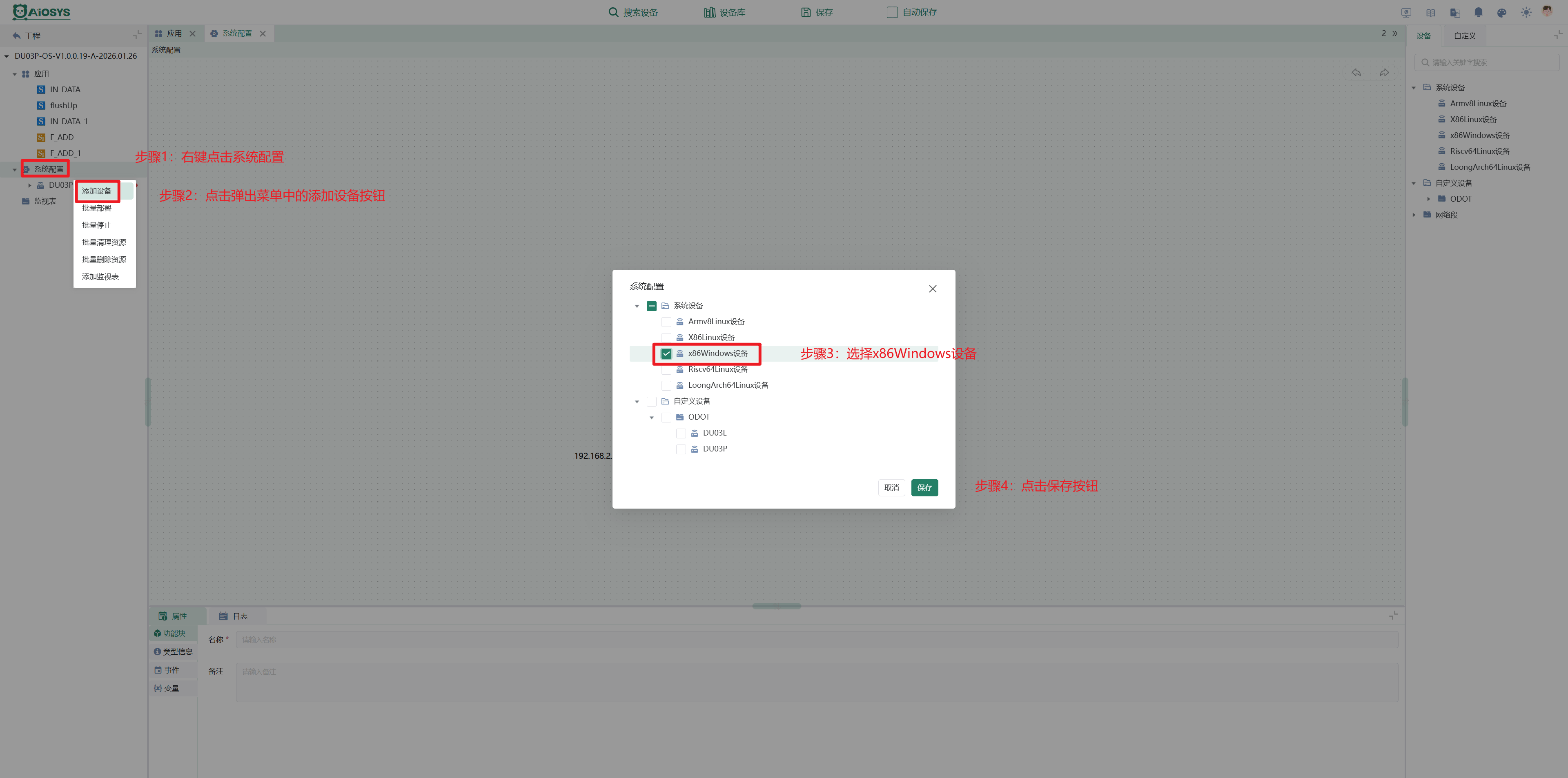

1.1 添加设备

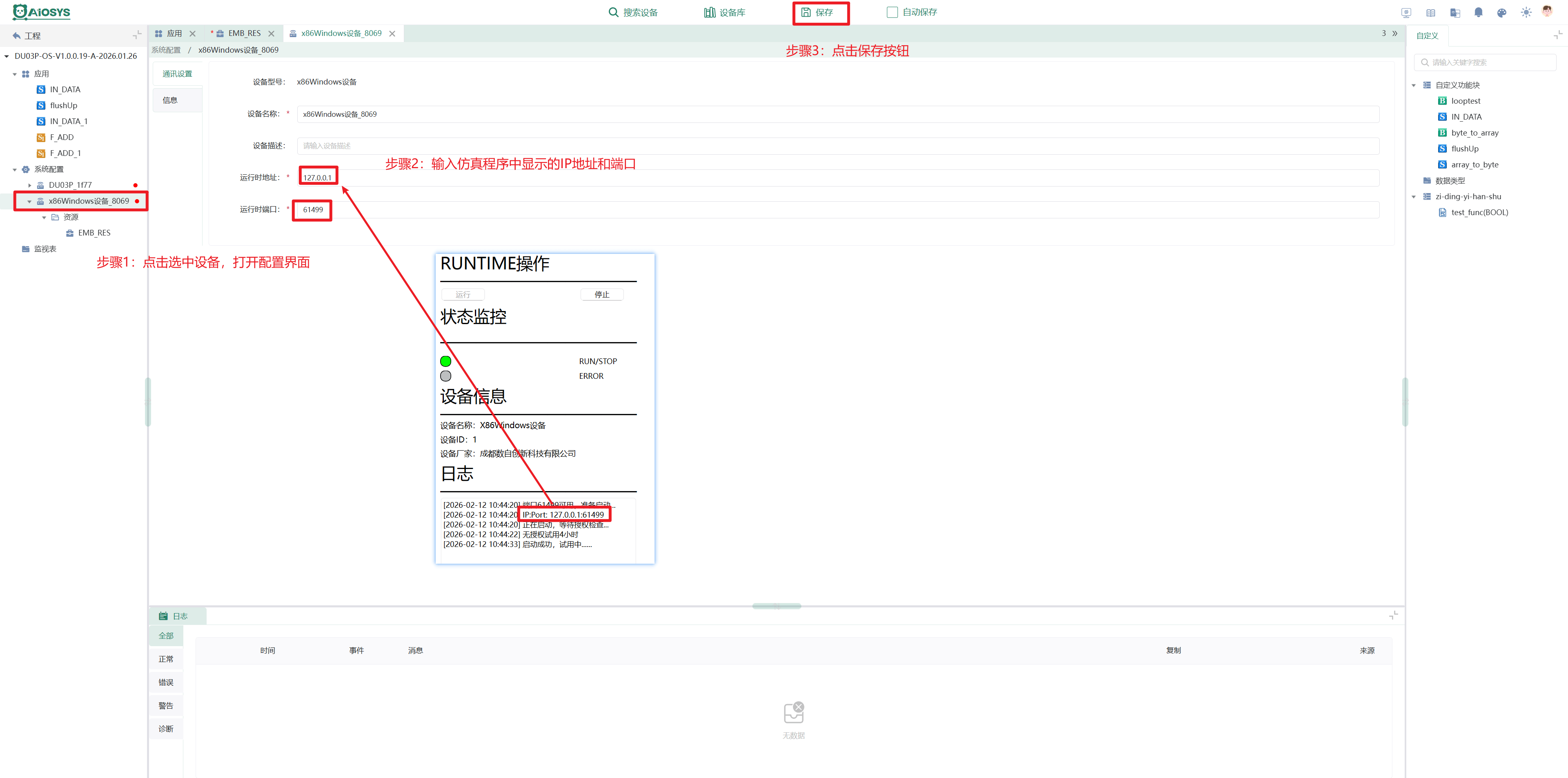

1.2 配置IP地址和端口

配置完成之后，右键点击设备，点击弹出菜单中的登录按钮，即可连接上设备并登录。

1.3 创建功能块

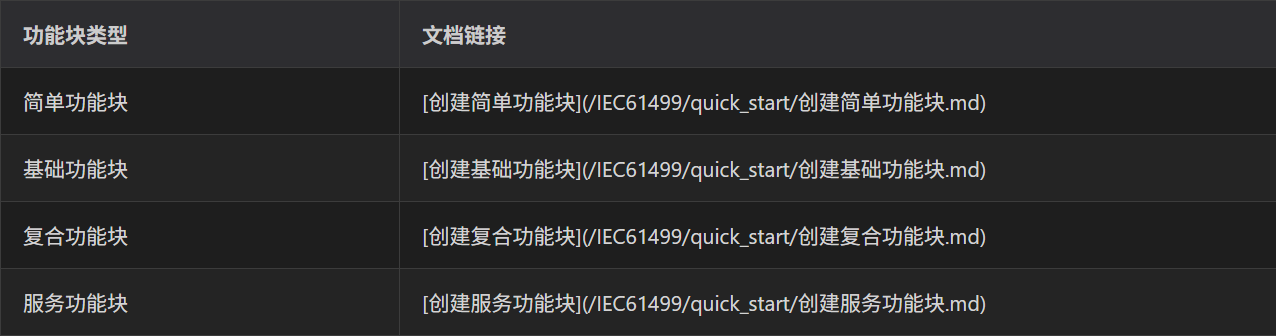

创建功能块的过程可以参考以下文档：

1.4 IDE画布编辑

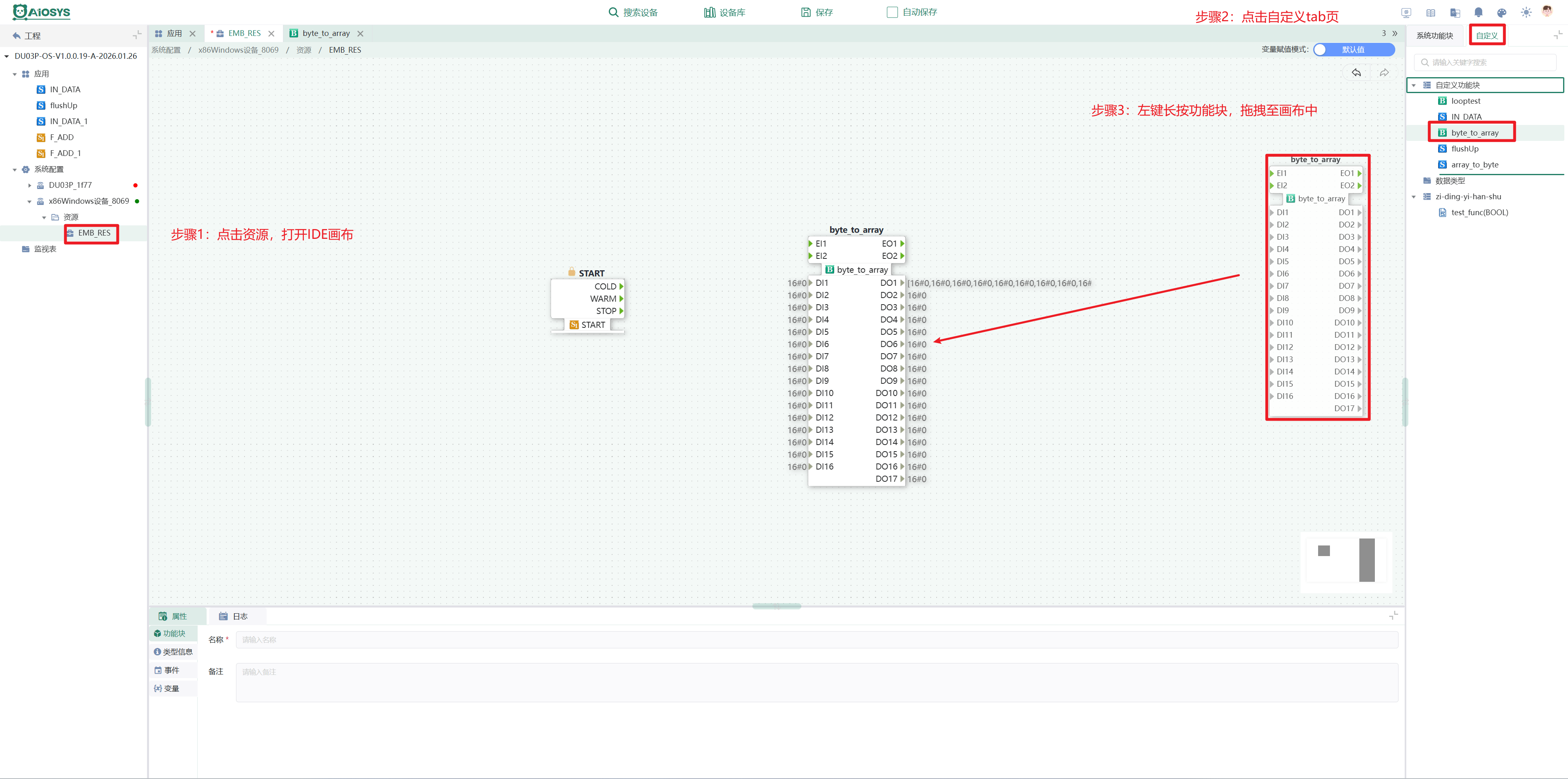

1.4.1 添加自定义功能块

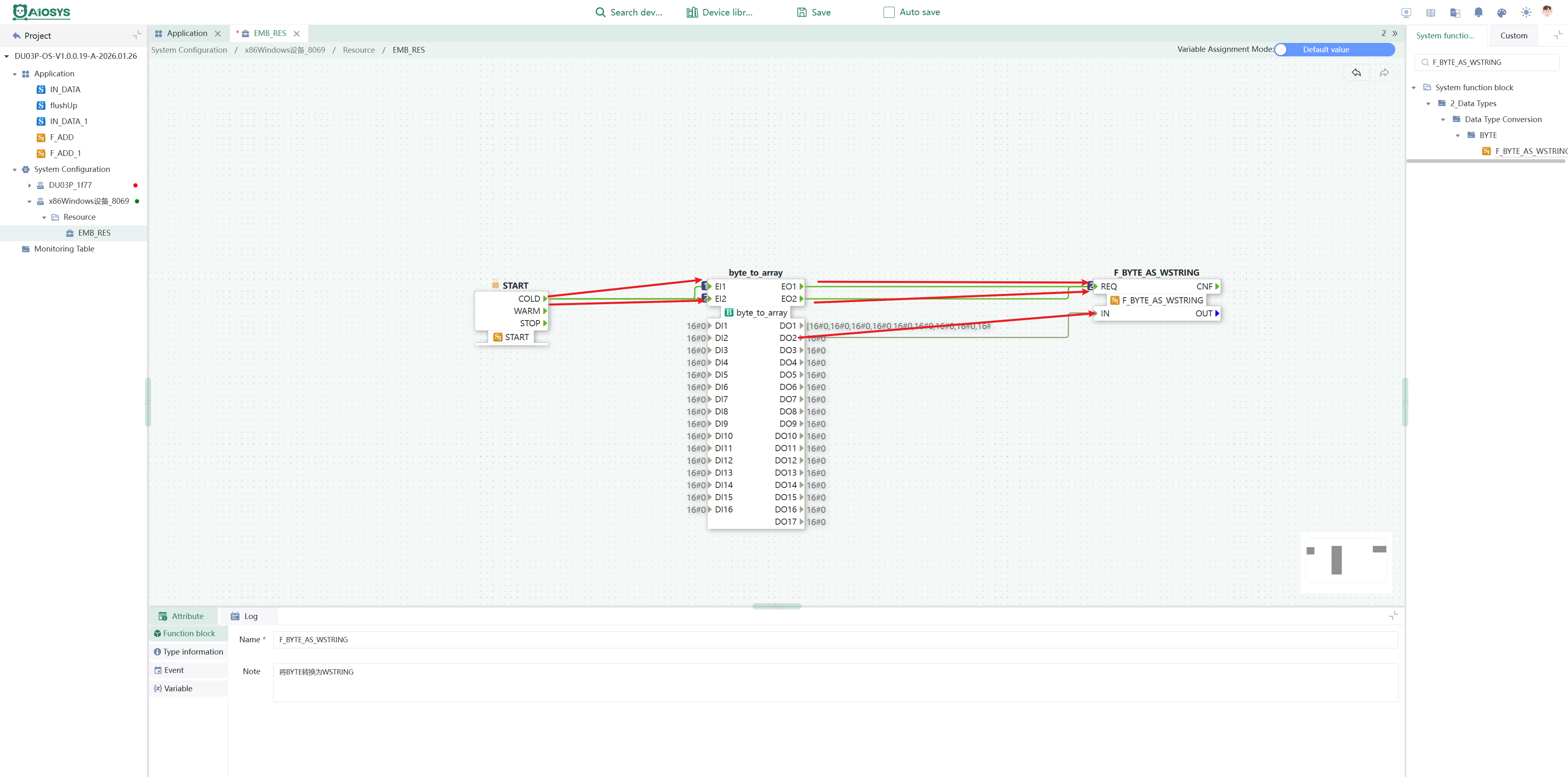

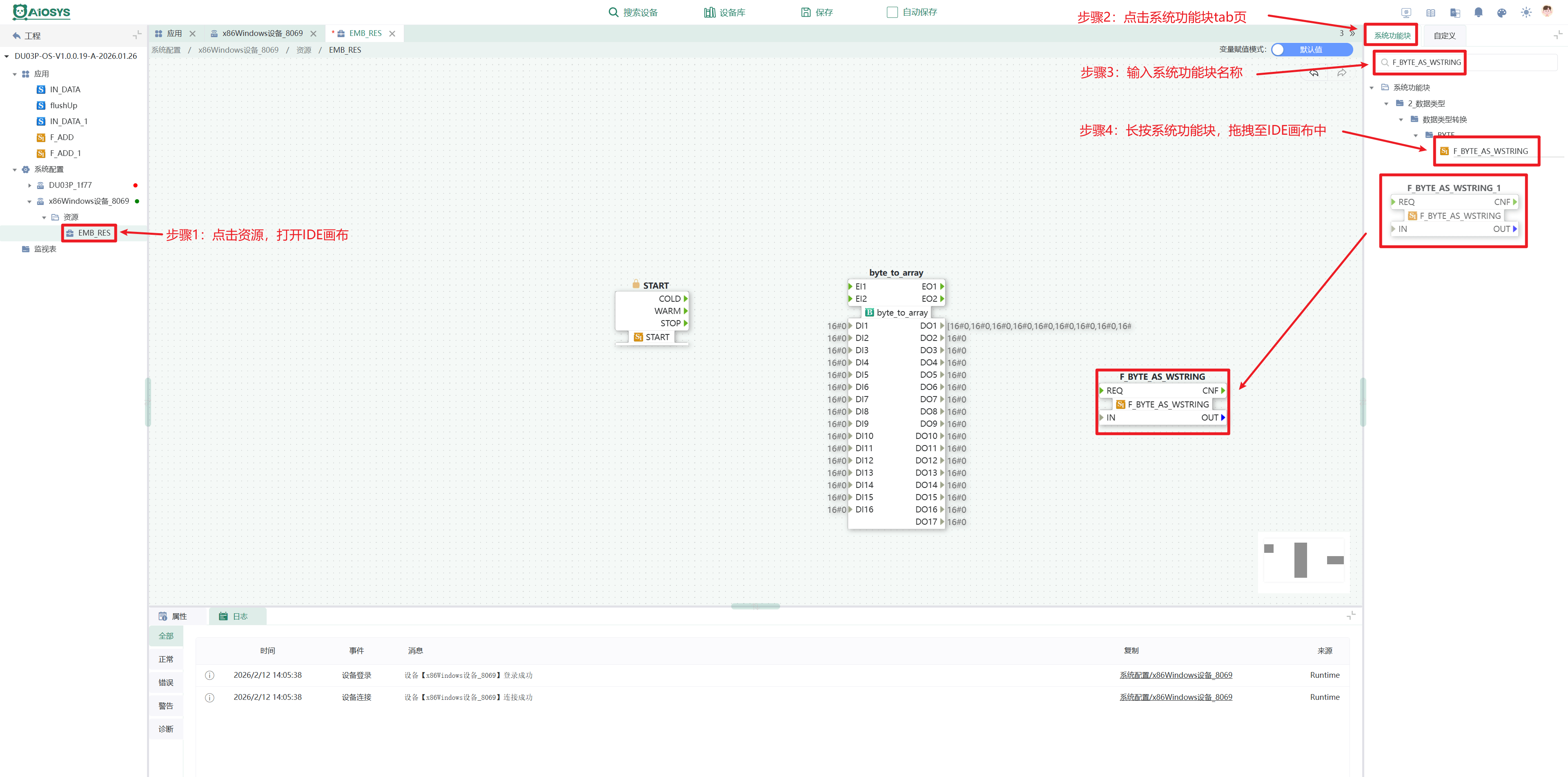

1.4.2 添加系统功能块

1.4.3 功能块事件和变量连线

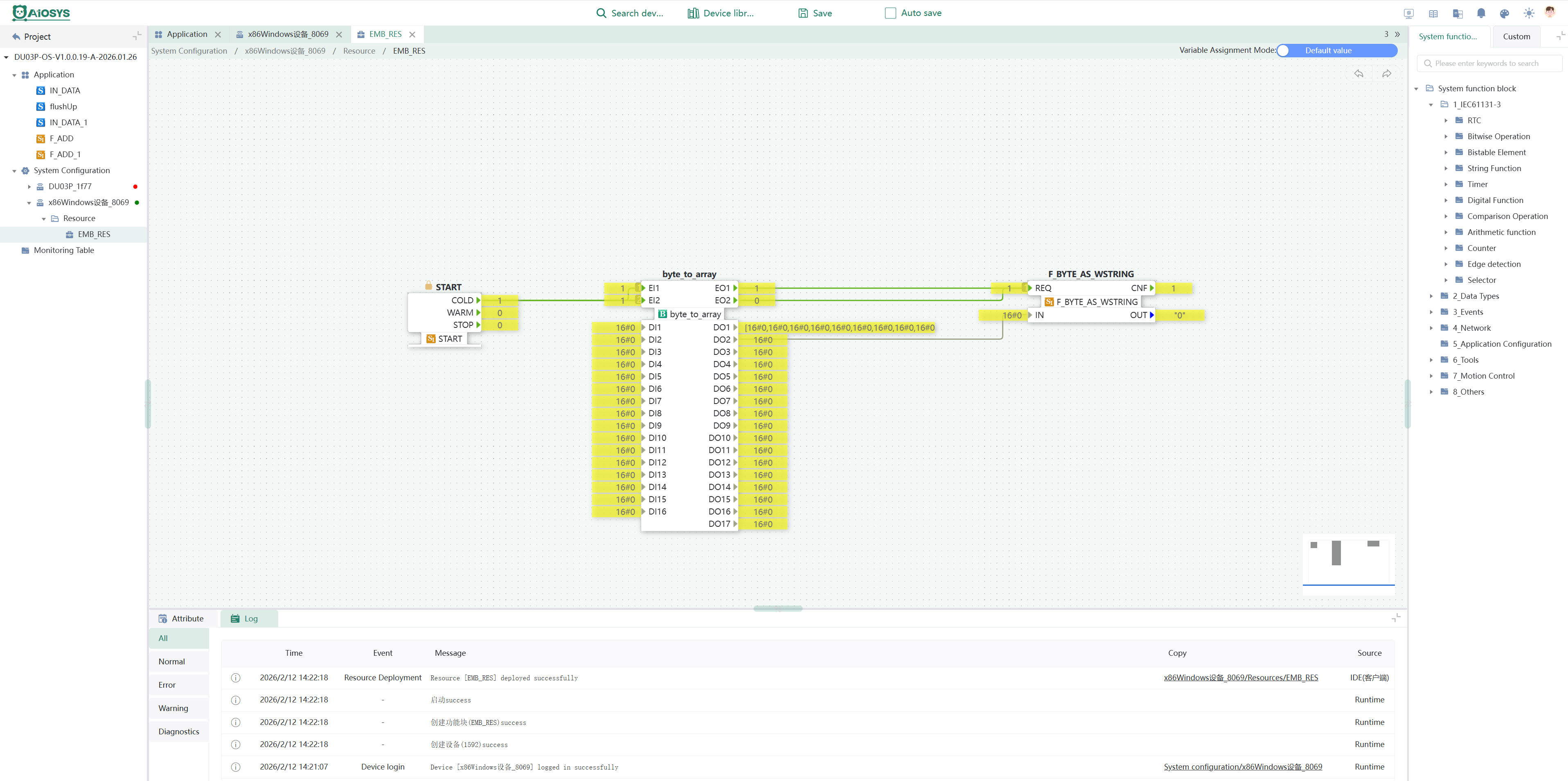

1.5 部署和监视

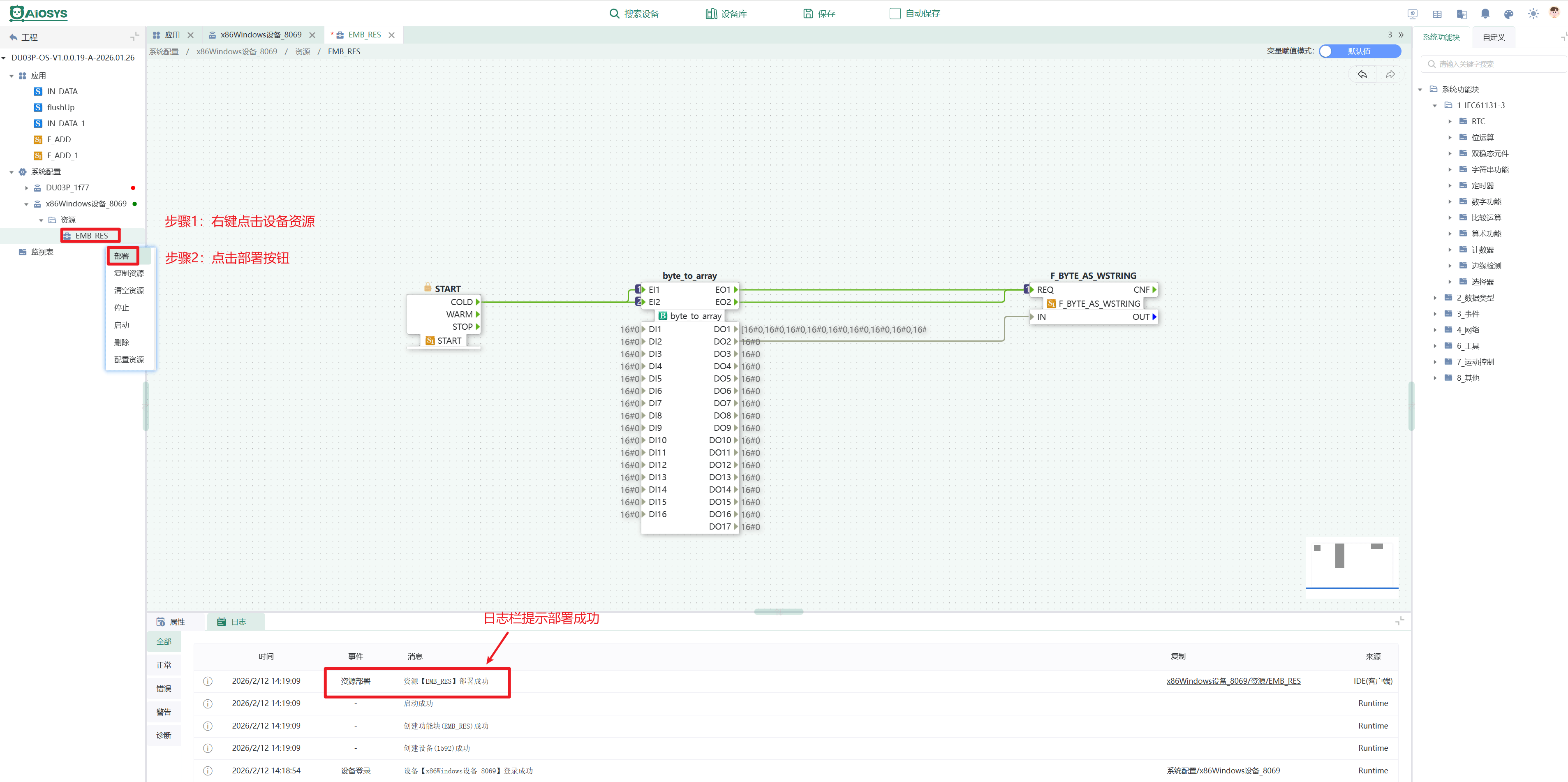

- 部署

- 监视

选择全部功能块之后，右键点击任意功能块空白处，点击弹出菜单的监视按钮

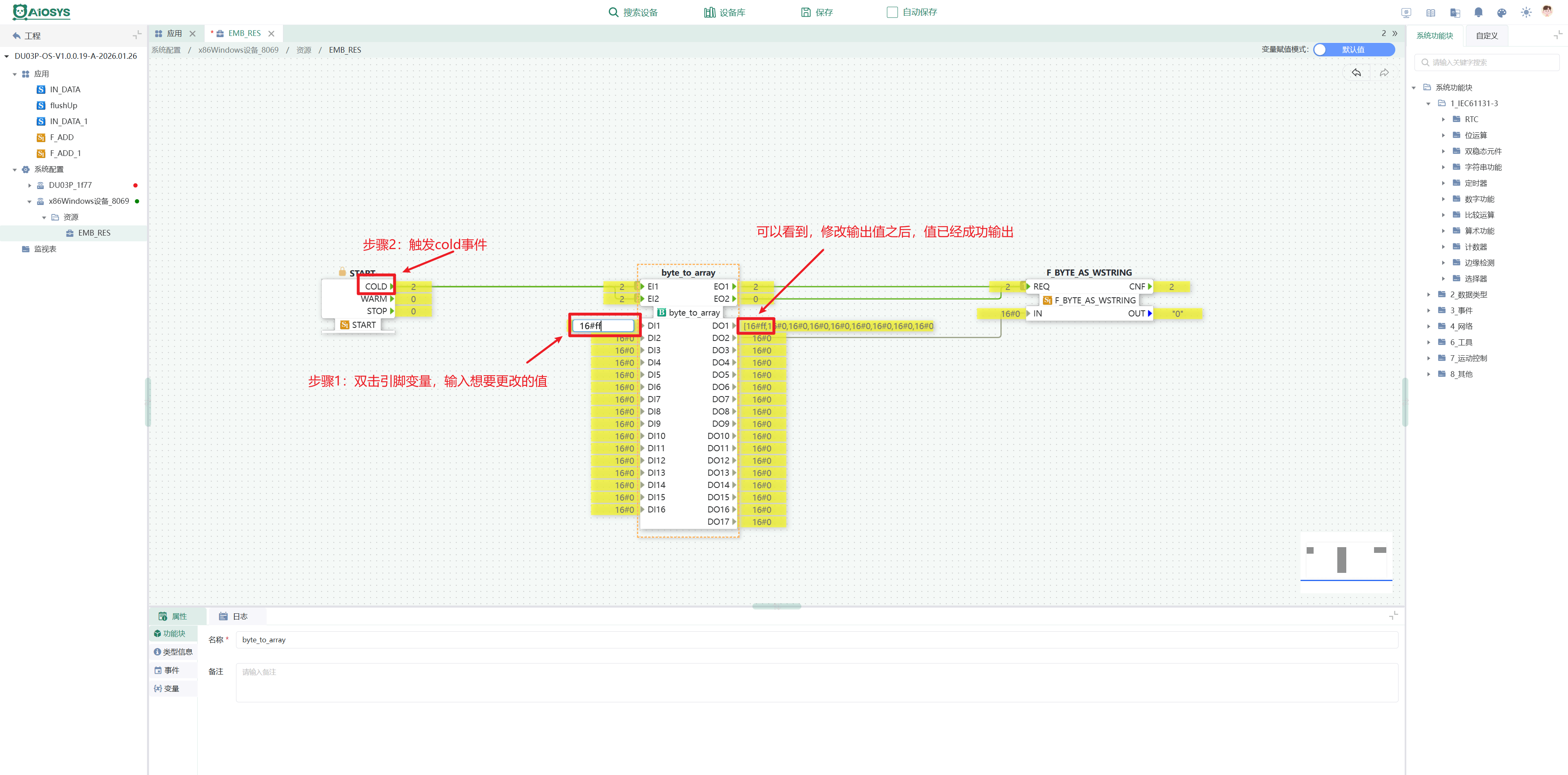

- 修改输入变量

使用PLC

*目标：使用 四川零点自动化有限公司(以下简称“ODOT”) 的 PLC、远程 IO模块运行流水灯。*

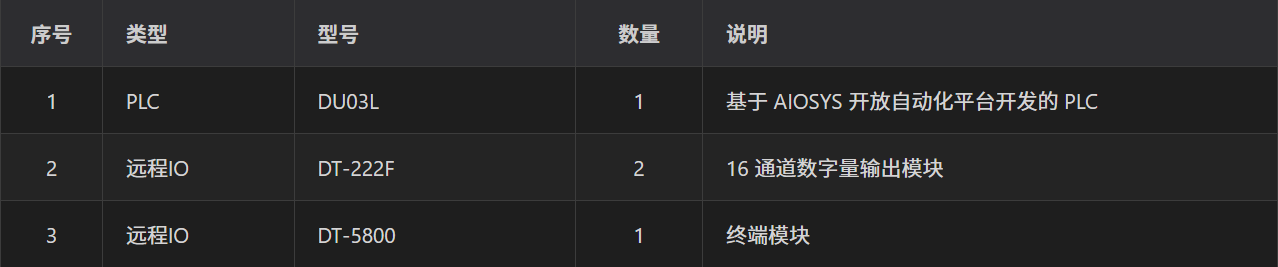

设备准备：

第一步：设备组态

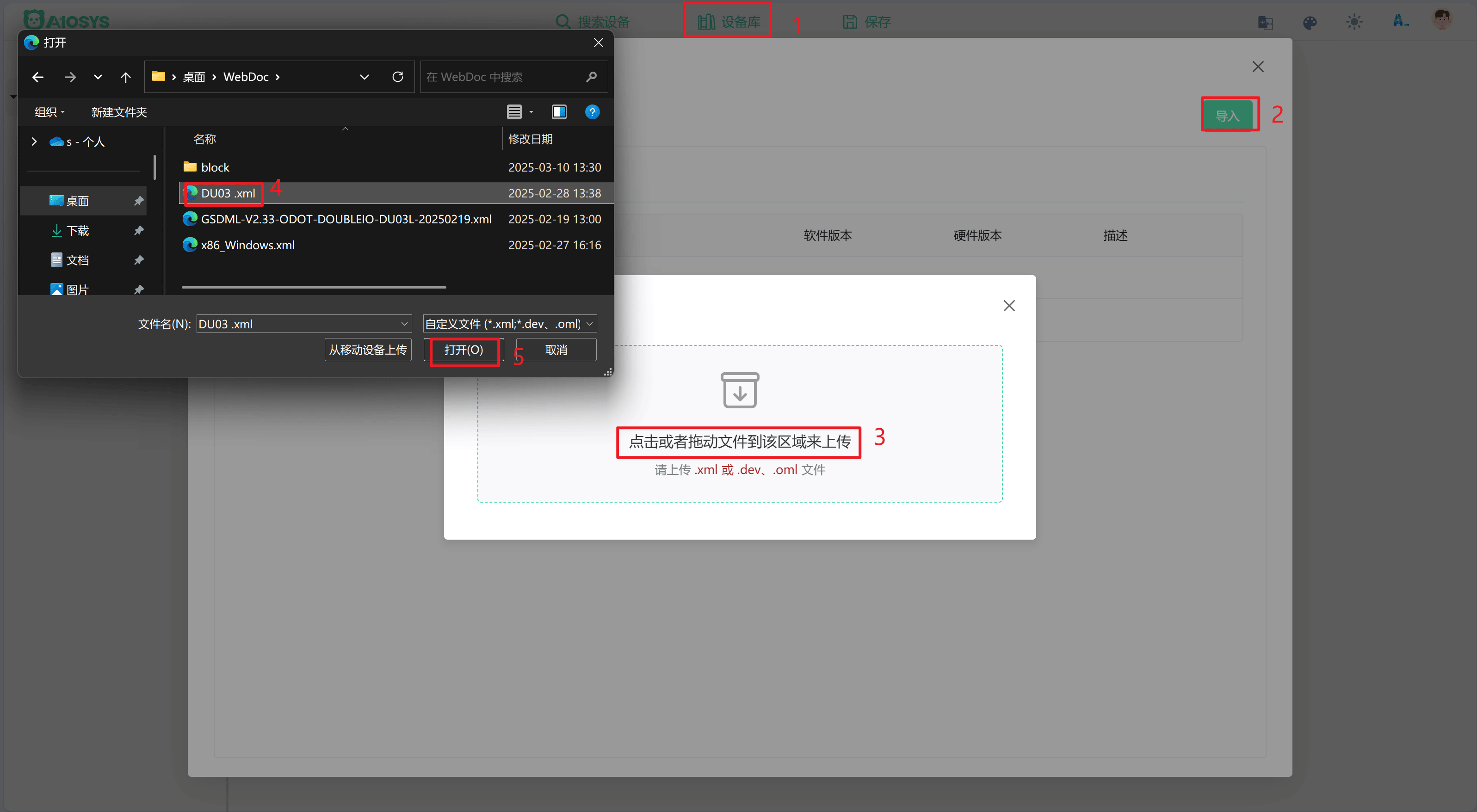

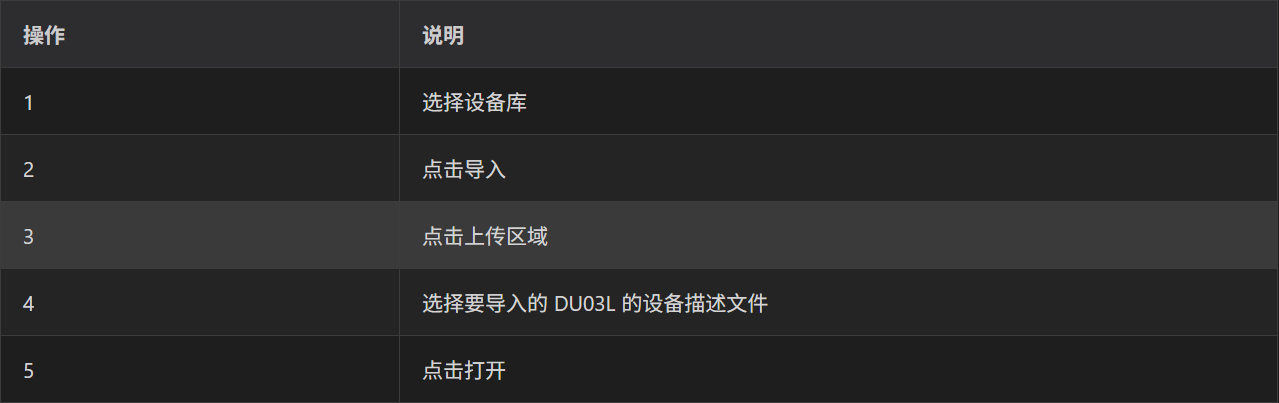

1.0 导入设备XML

图中操作说明如下：

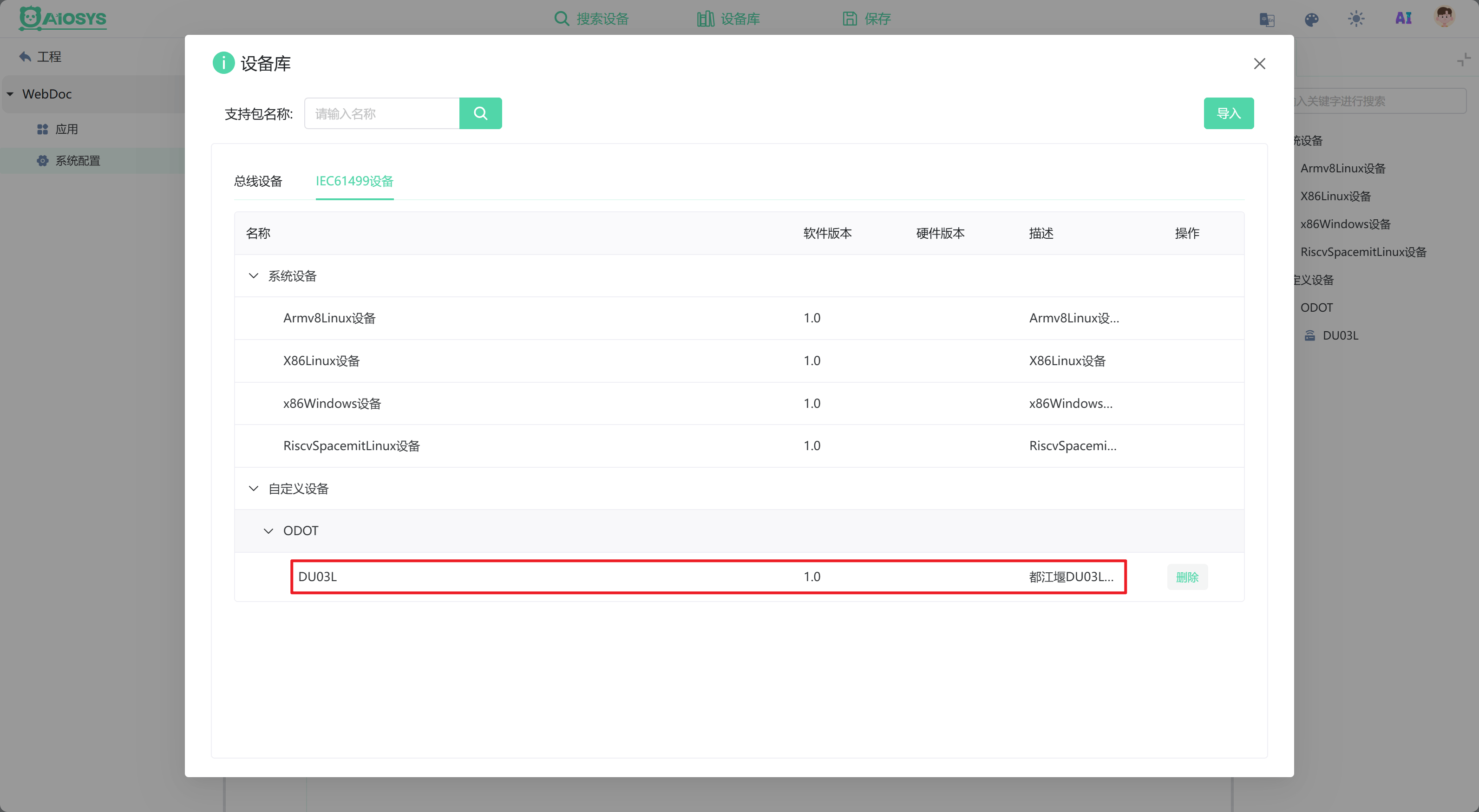

导入结果如下：

使用同样的方式导入IO模块或其他设备的描述文件。

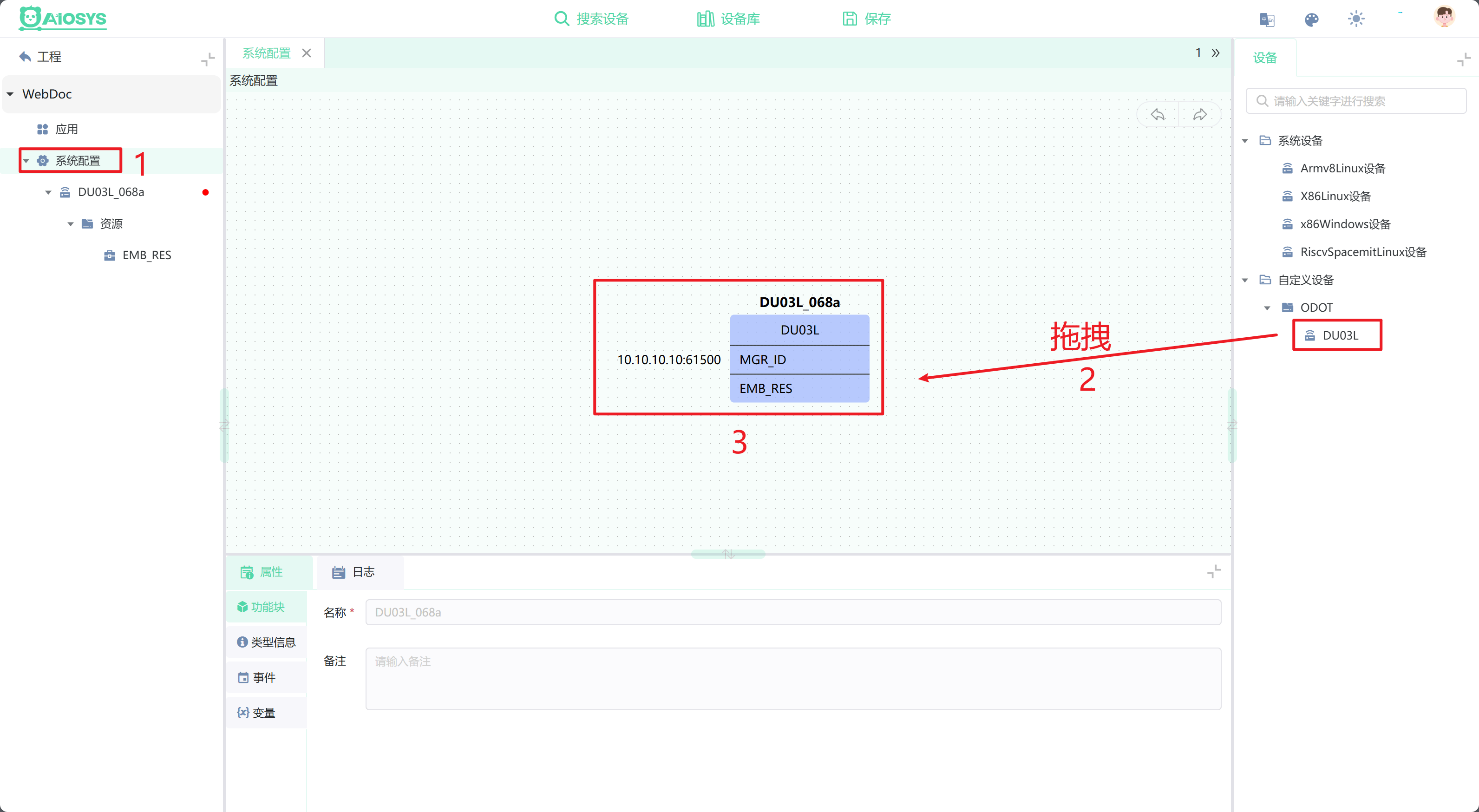

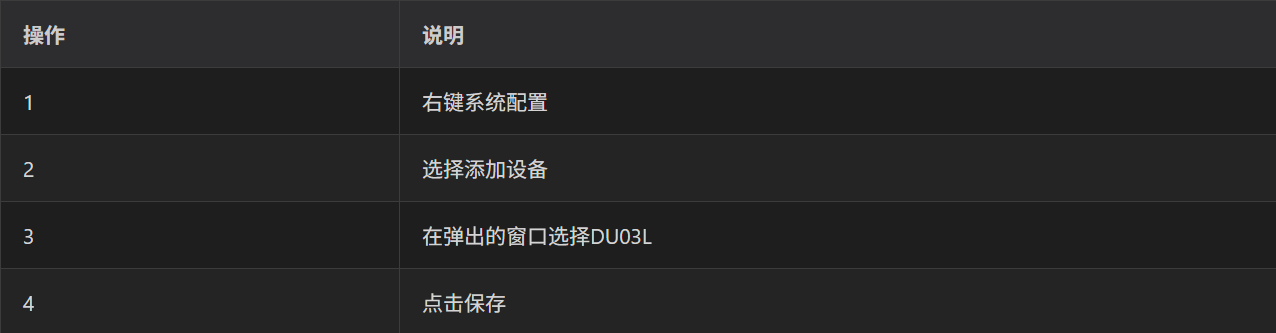

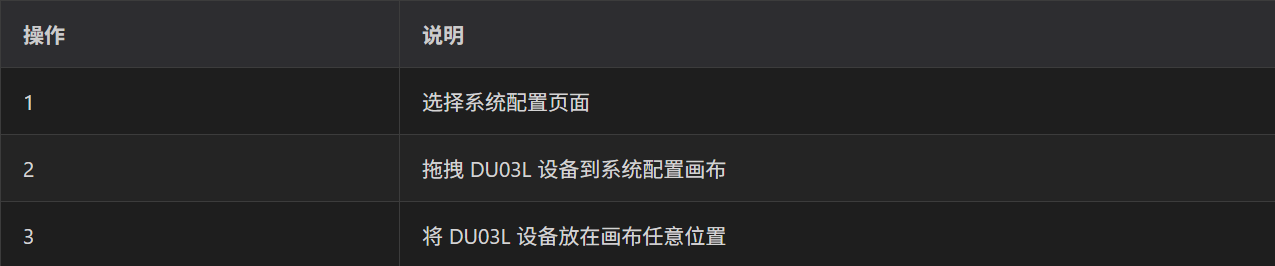

1.1 添加PLC设备

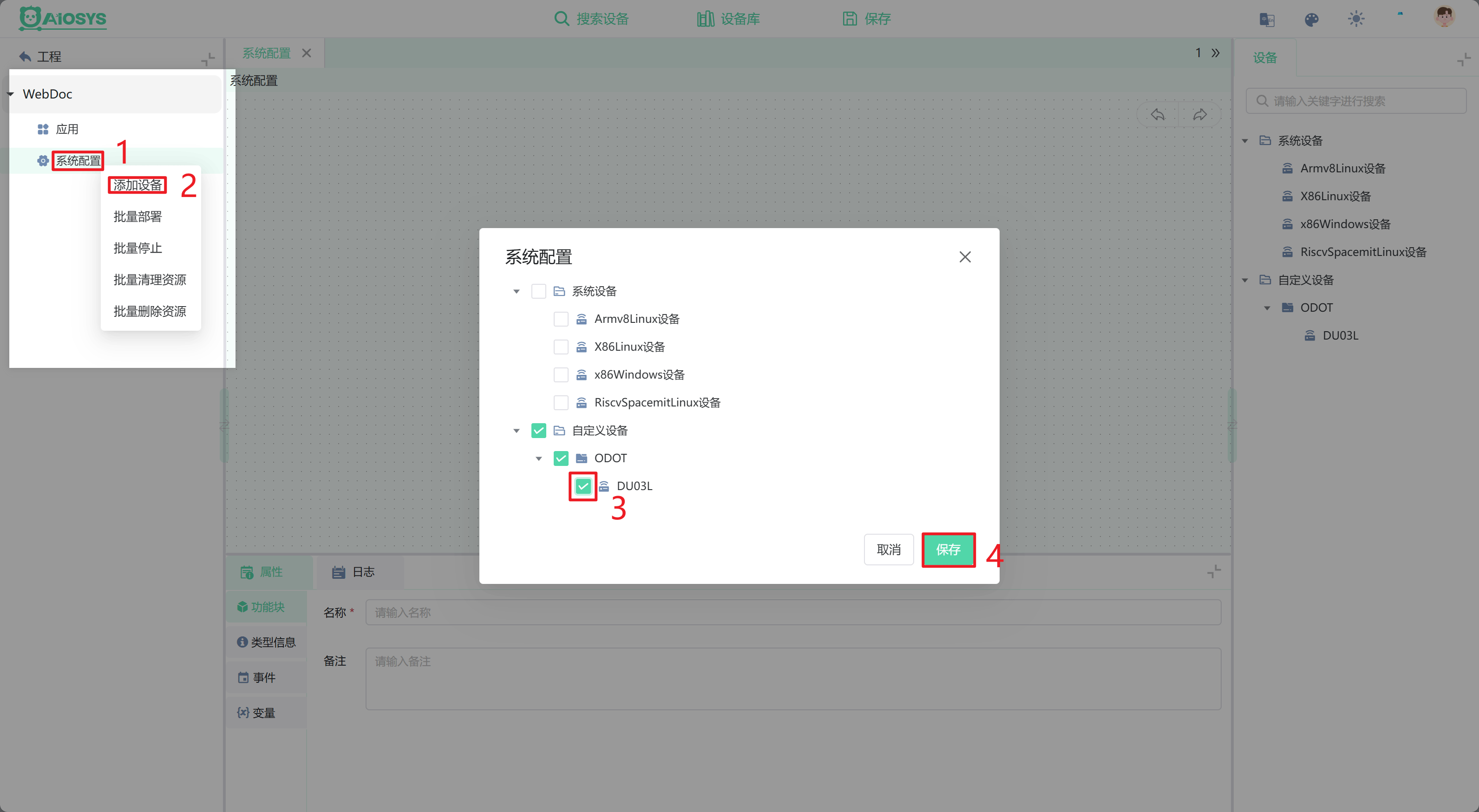

方式 1：

图中操作说明如下：

方式 2：

图中操作说明如下：

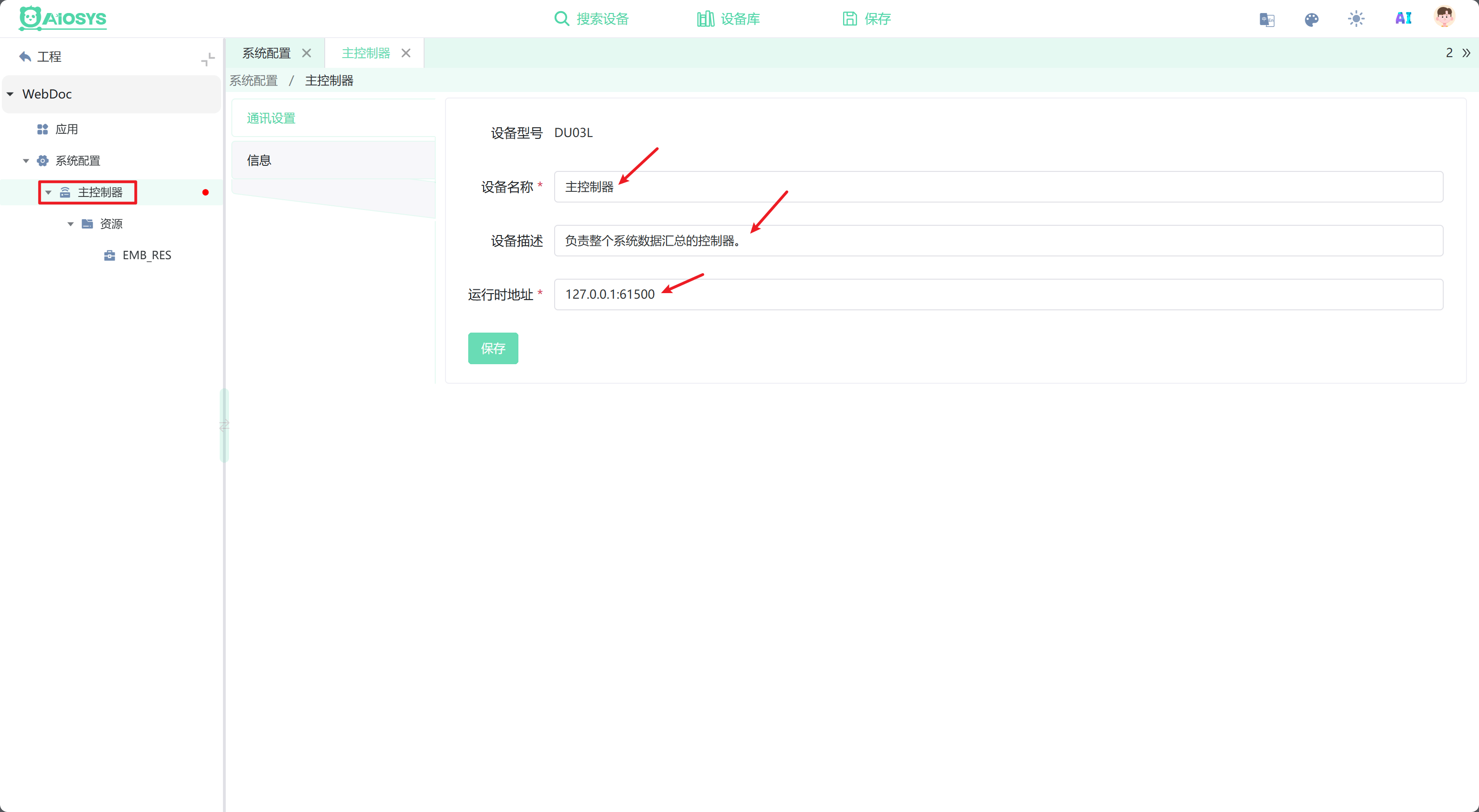

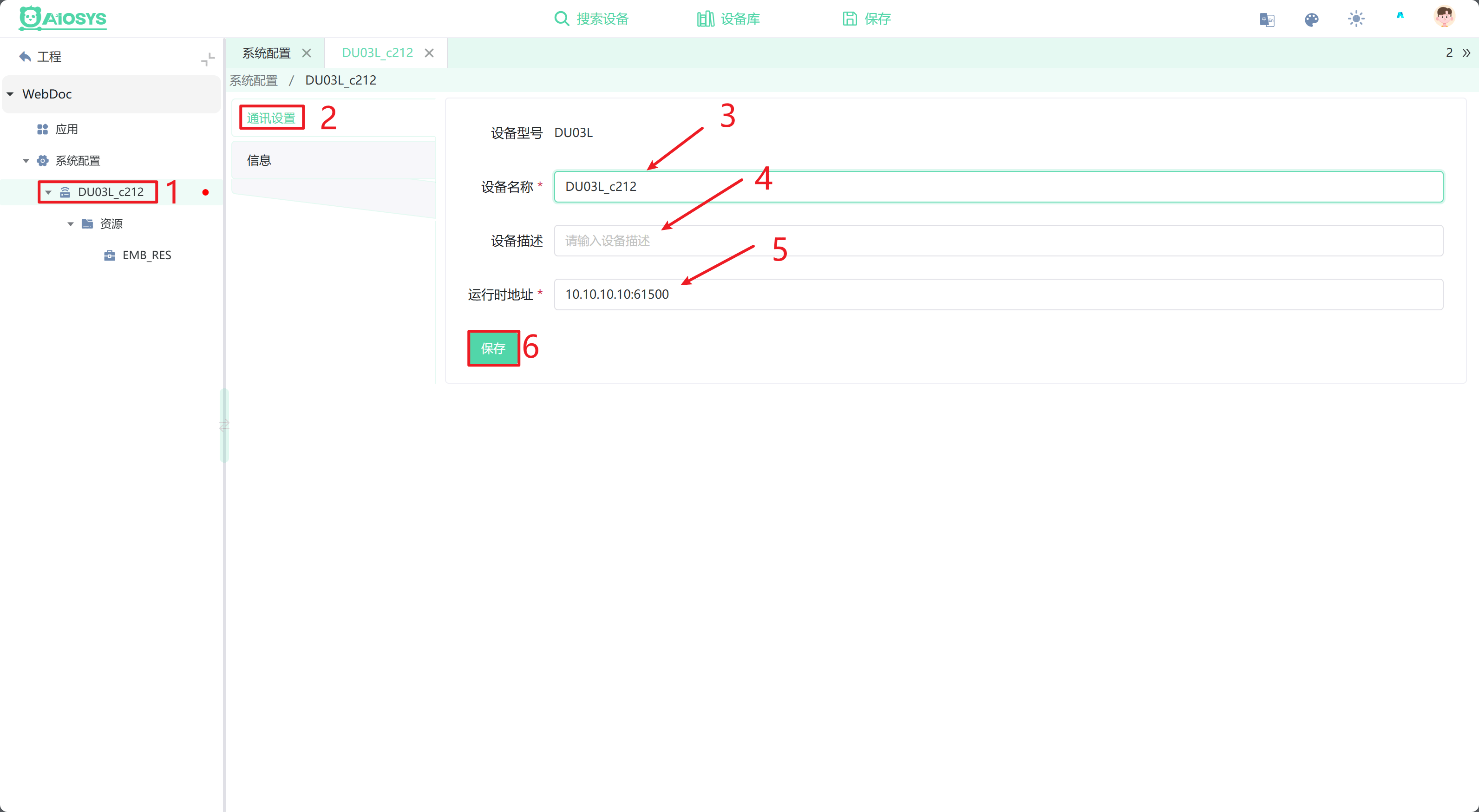

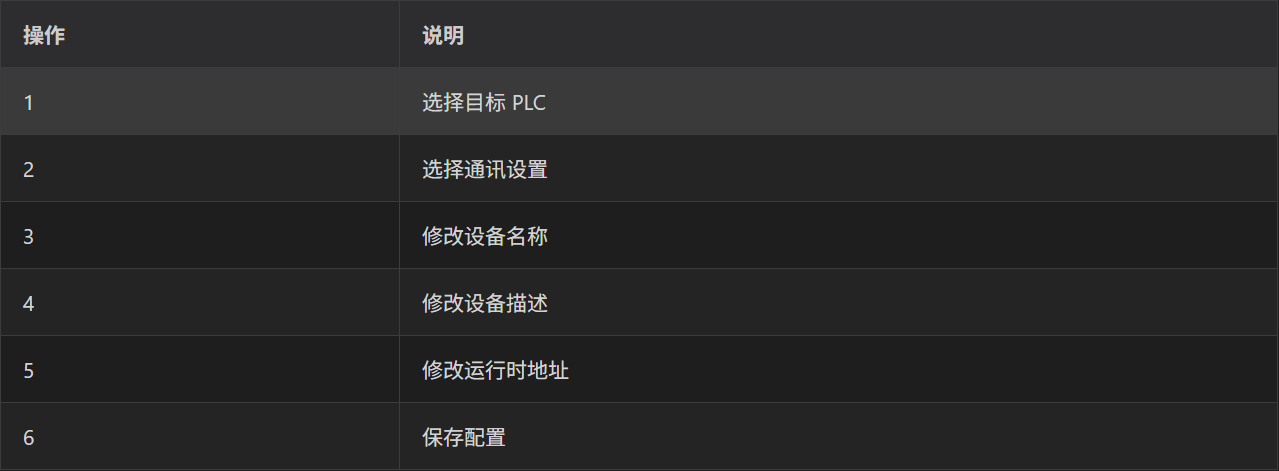

1.2 配置PLC设备

图中操作说明如下：

例如修改成如下参数：

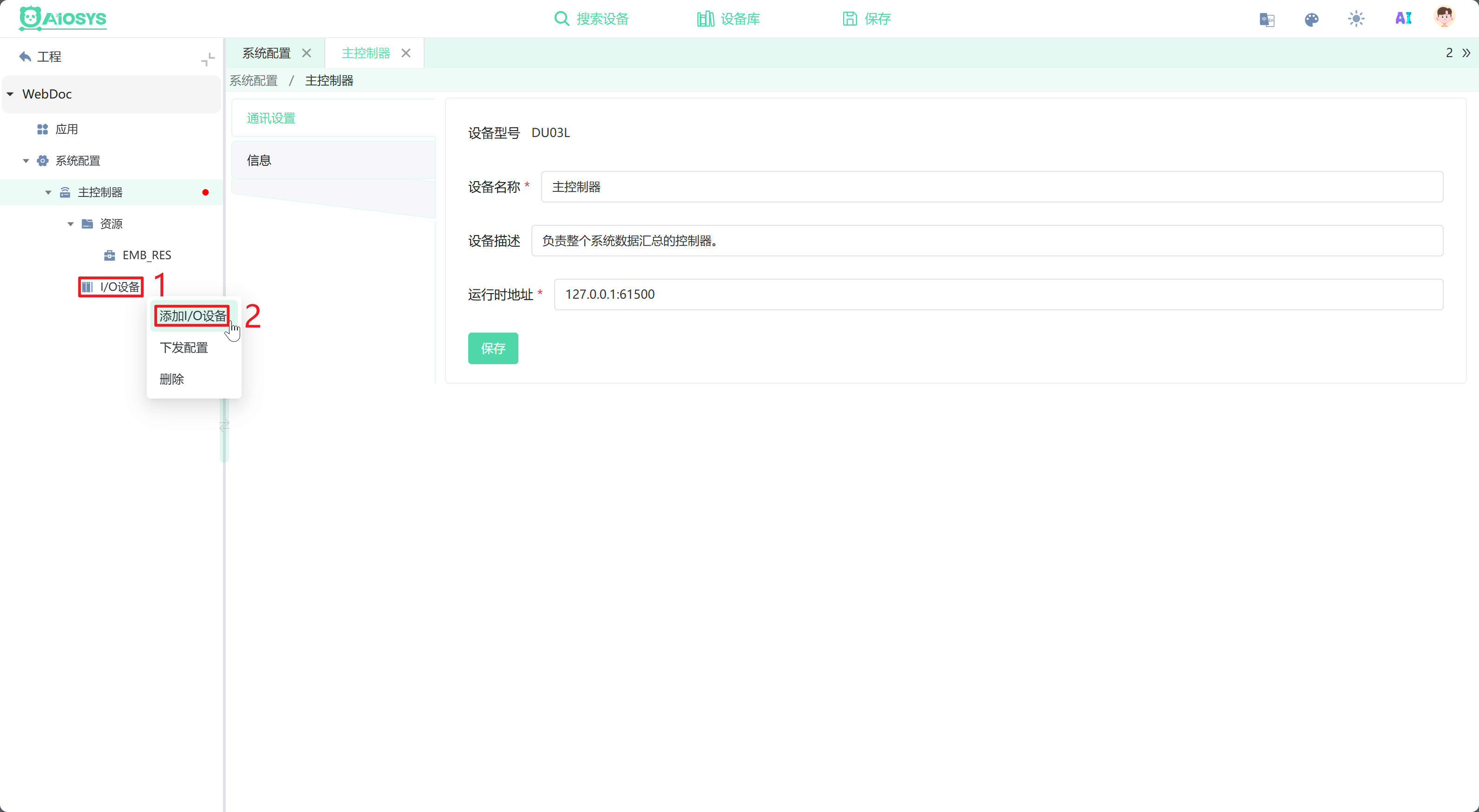

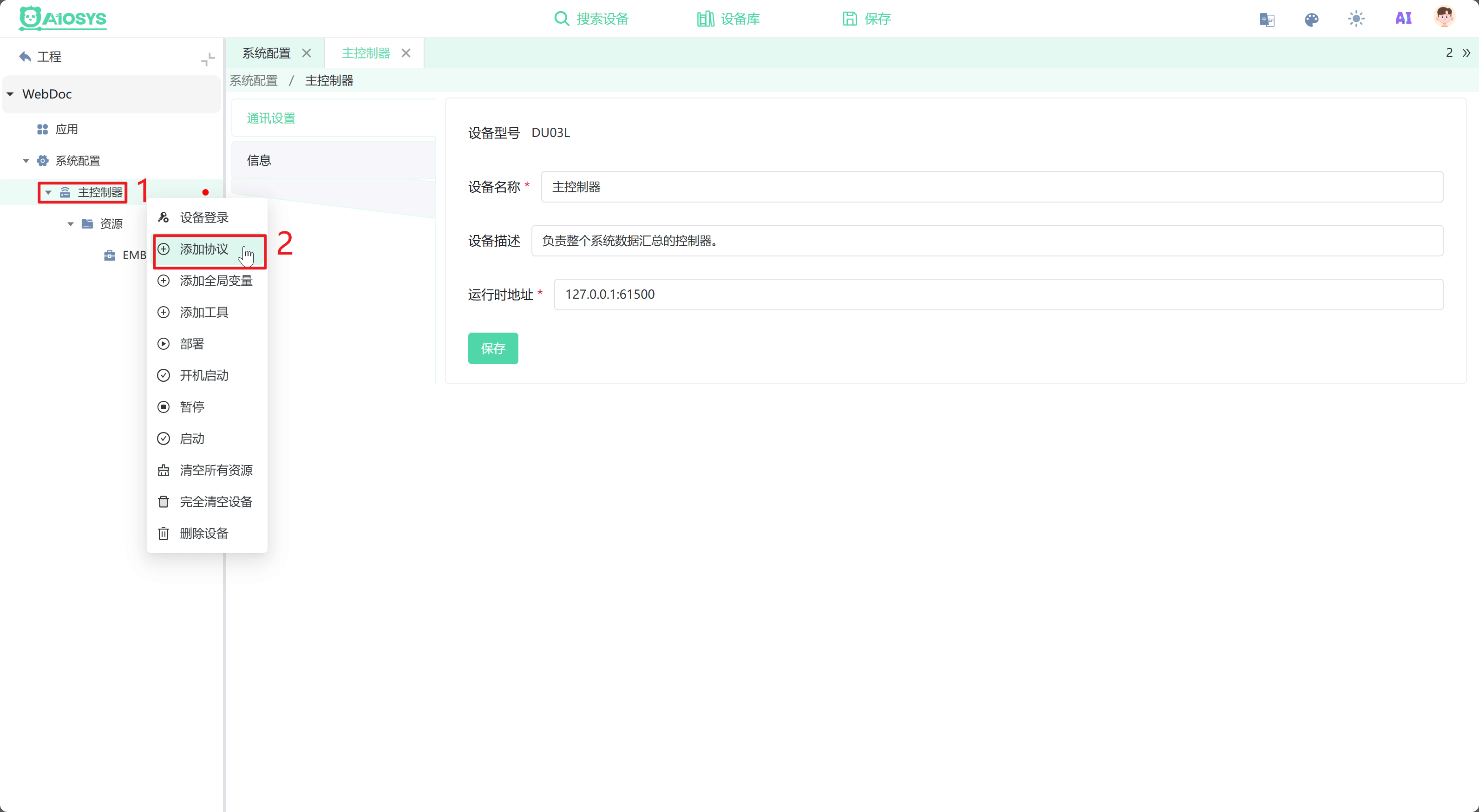

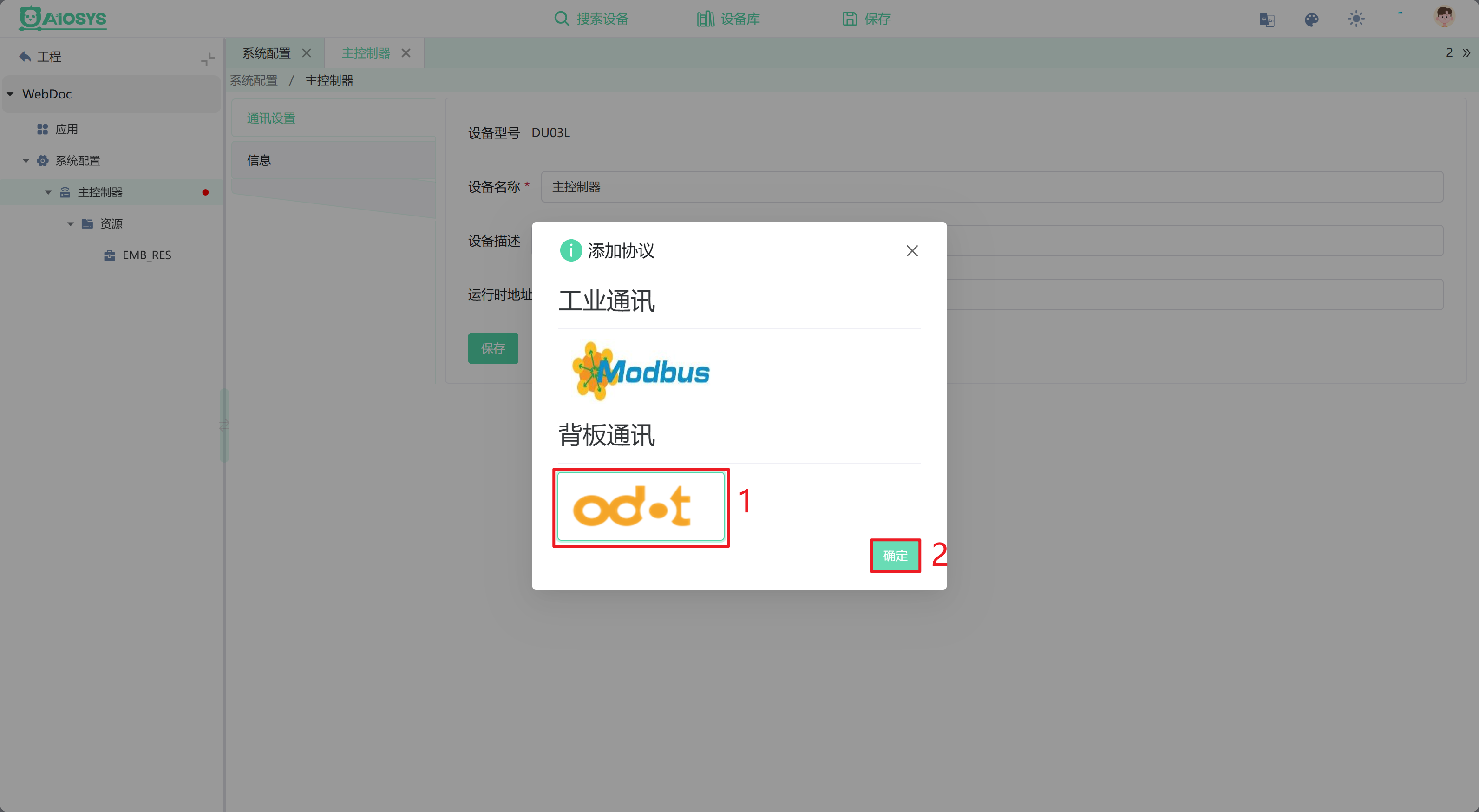

1.3 添加ODOT现场总线

图中操作说明如下：

图中操作说明如下：

添加完成后会在项目树中得到一个名为“I/O设备”的实例。

1.4 为ODOT现场总线添加IO设备

首次使用时需导入设备，即导入设备描述文件。

1.4.0 导入IO设备

*导入IO模块的 XML设备描述文件 可以参考 1.0 中导入 DU03LPLC 的 XML设备描述文件 步骤。

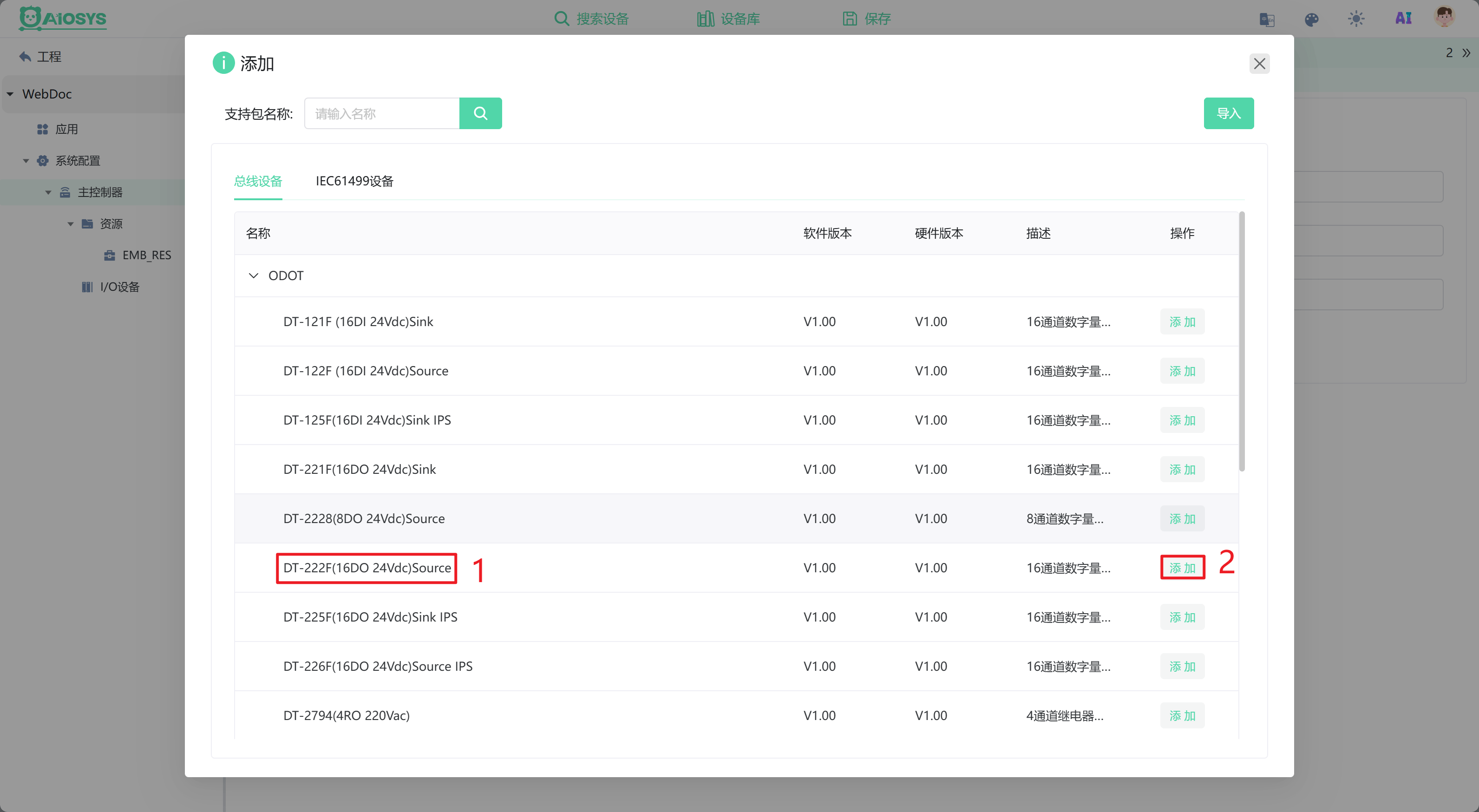

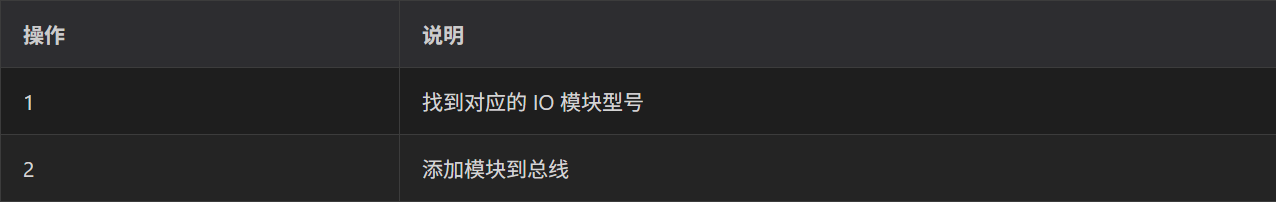

1.4.1 添加IO设备

图中操作说明如下：

图中操作说明如下：

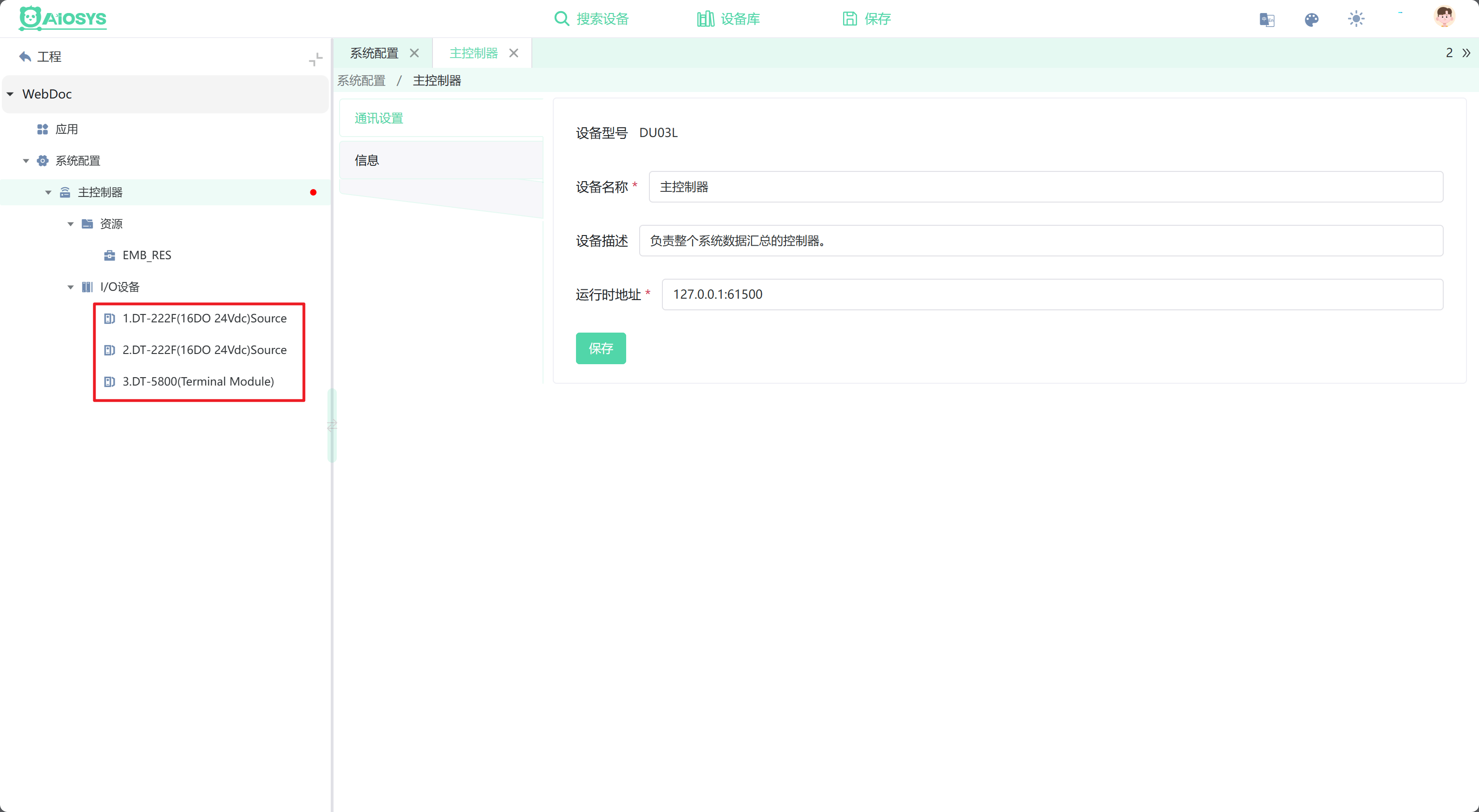

添加两个DT-222F设备和一个DT-5800模块：

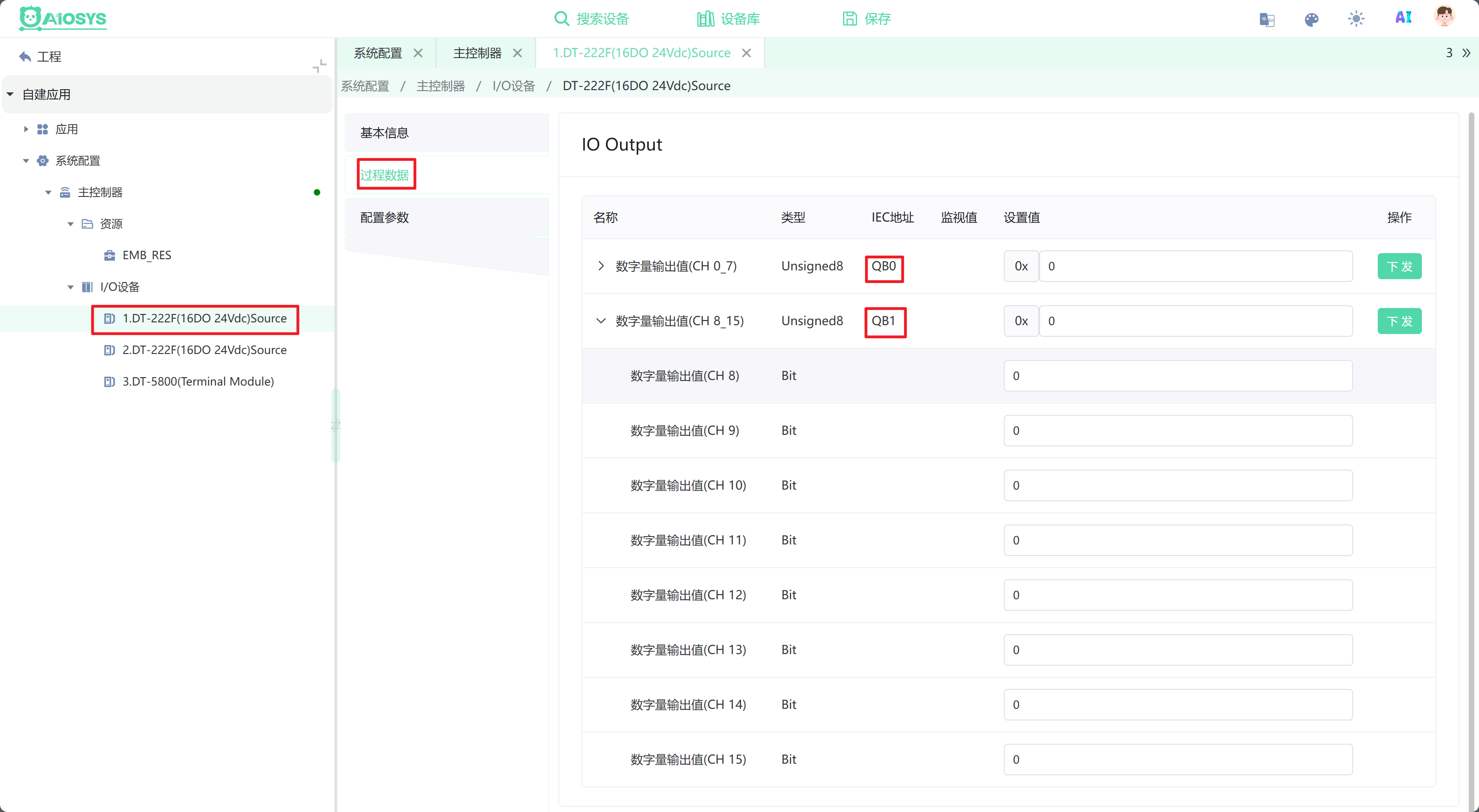

1.4.2 记录IO设备的IEC地址

如上图所示，槽号为1的DT-222F设备IEC地址为：%QB0、%QB1

那么，槽号为2的DT-222F设备IEC地址为：%QB2、%QB3

##### 可联合表示为%QB0@4

第二步：图形化编程

2.0 编写流水灯程序

新建基础功能块“LED_CYC”，具体编程过程如下(此处不详细展示，详见[创建基础功能块](/IEC61499/quick_start/创建基础功能块.md "最好的AIOSYS教程"))

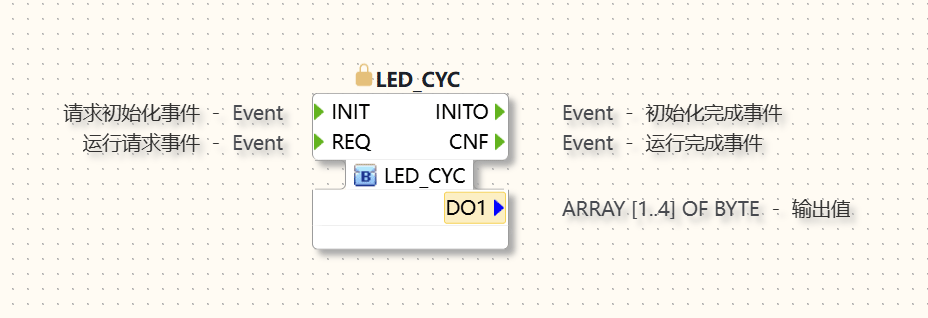

2.0.0 功能块模型

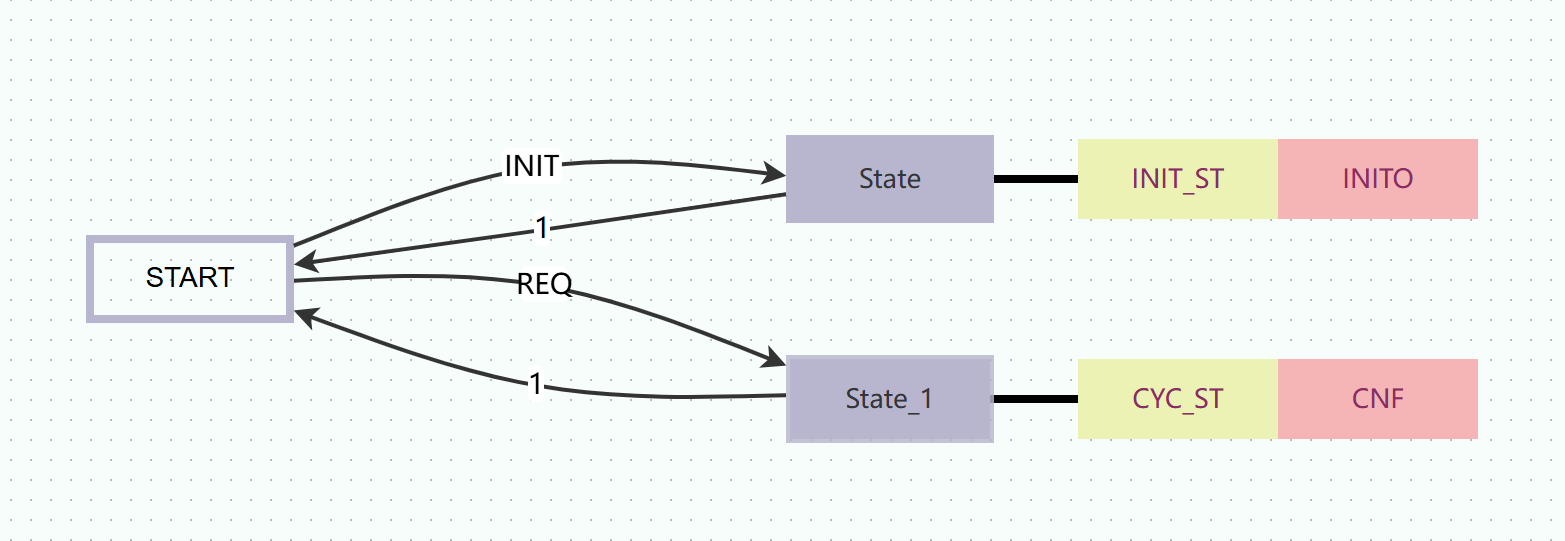

2.0.1 功能块ECC

2.0.2 功能块算法

INIT算法：

DO1[1]:=16#1;

CYC算法：

DO1[1]:=ROR(DO1[1],1);

DO1[2]:=ROR(DO1[1],1);

DO1[3]:=ROR(DO1[2],1);

DO1[4]:=ROR(DO1[3],1);

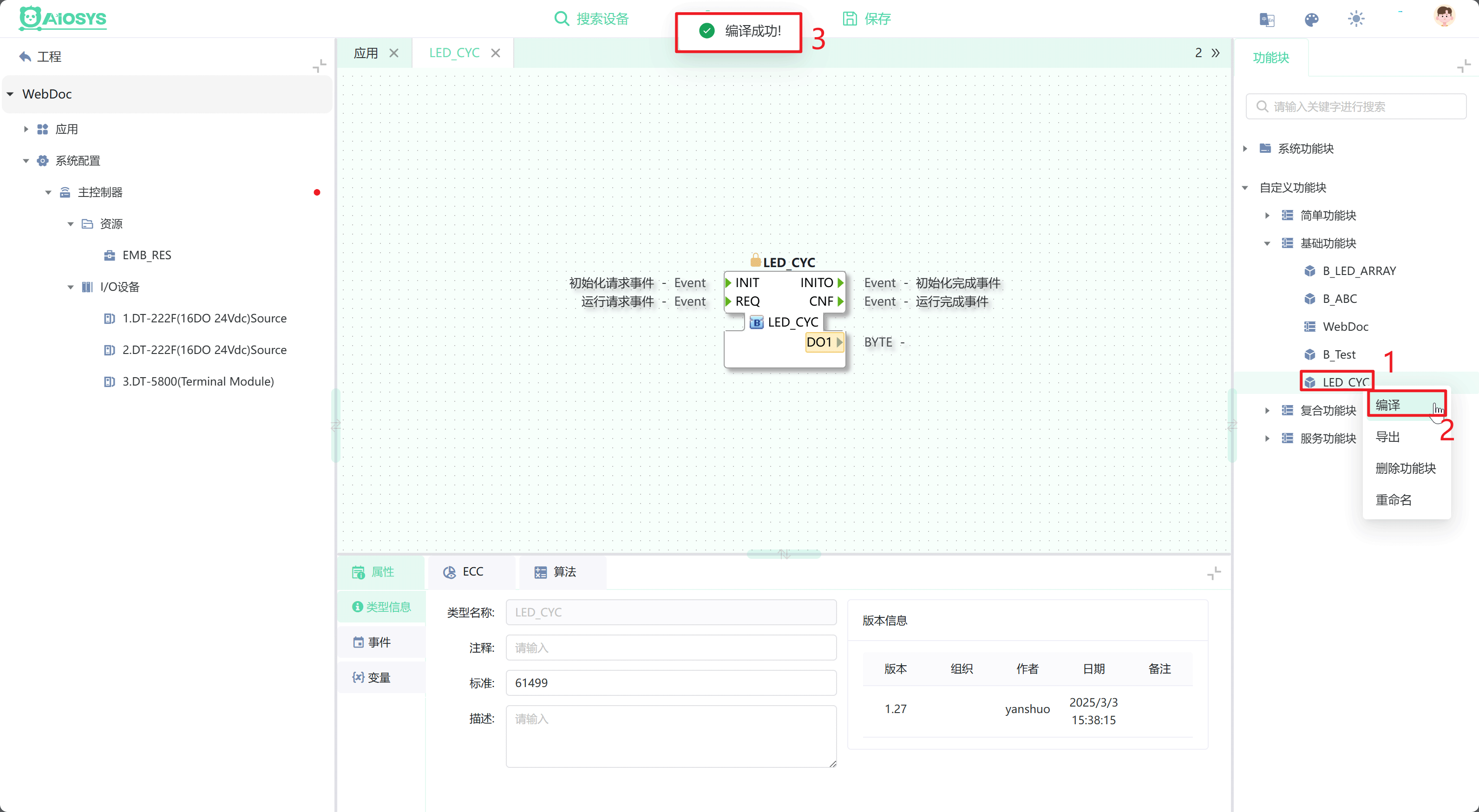

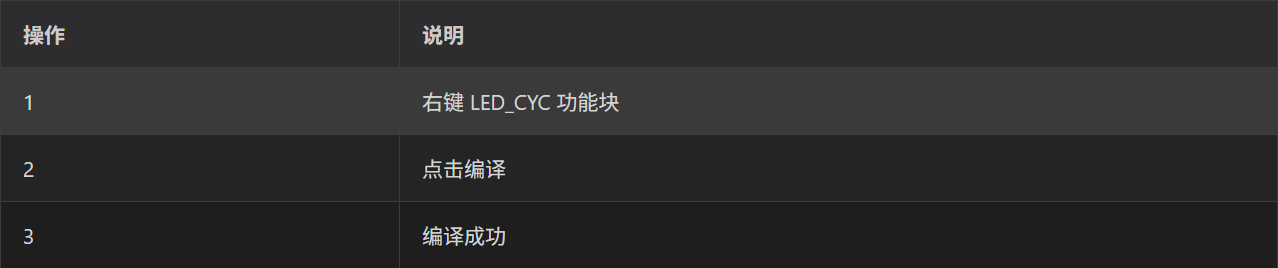

2.0.3 功能块编译

图中操作说明如下：

第三步：程序调试

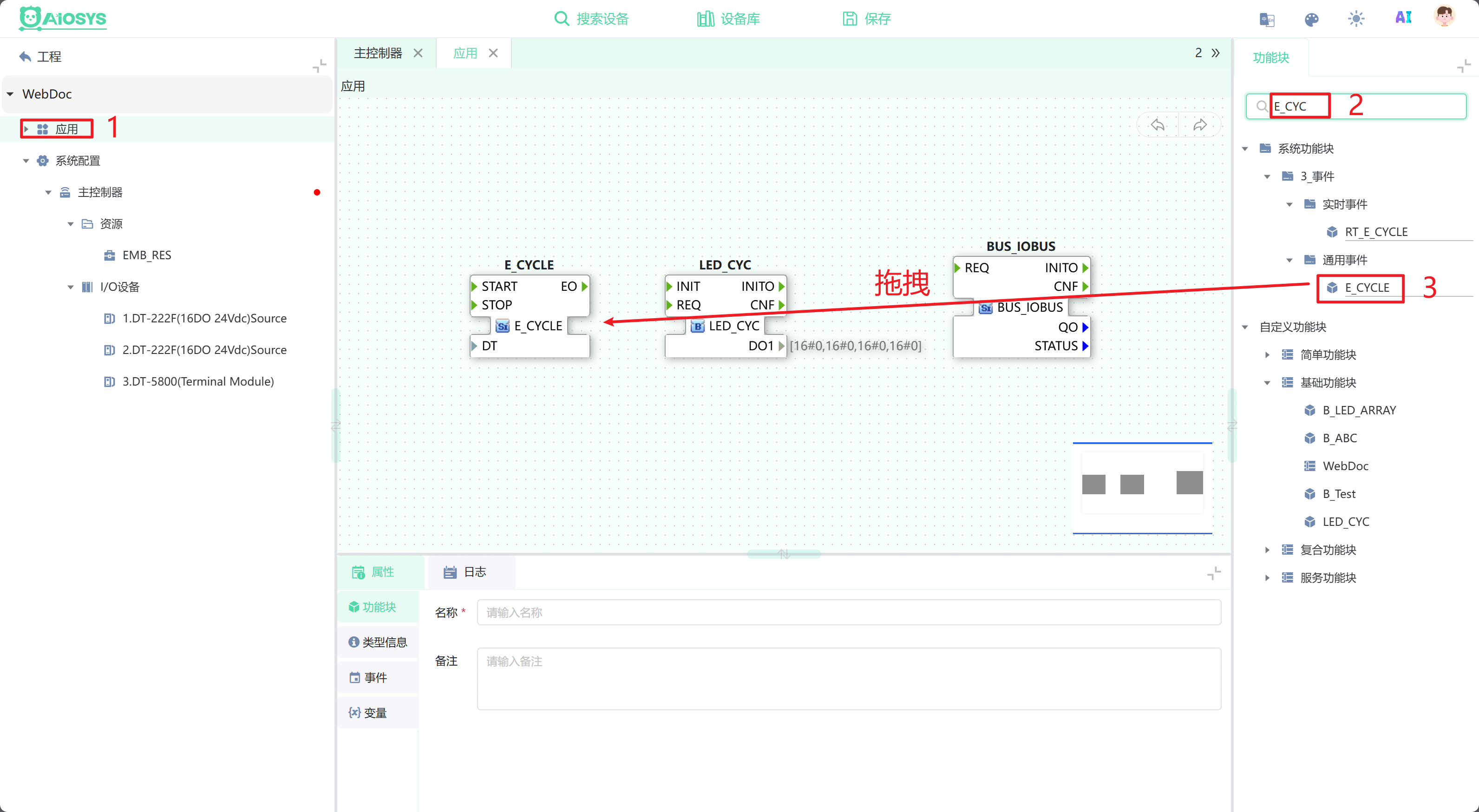

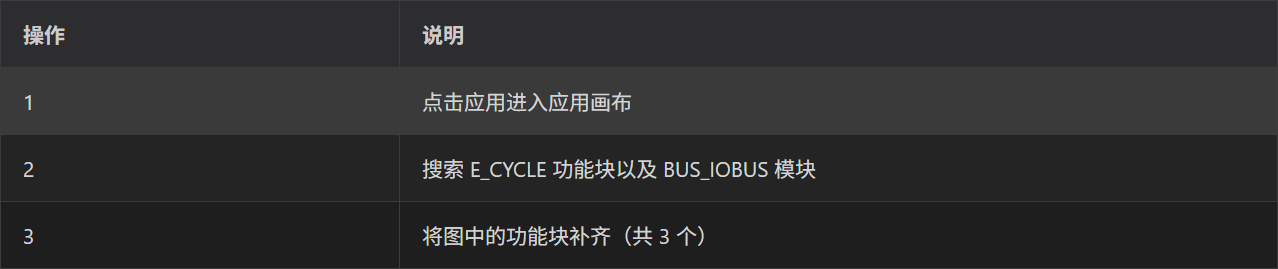

3.0 编辑程序到应用

图中操作说明如下：

图中操作说明如下：

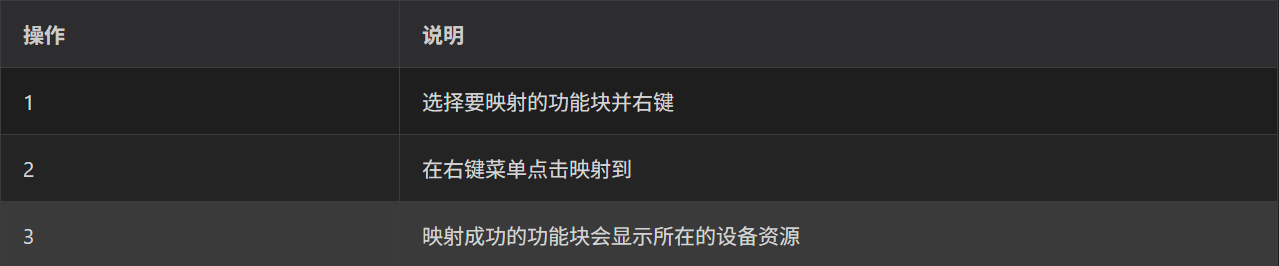

3.1 映射功能块程序到资源

图中操作说明如下：

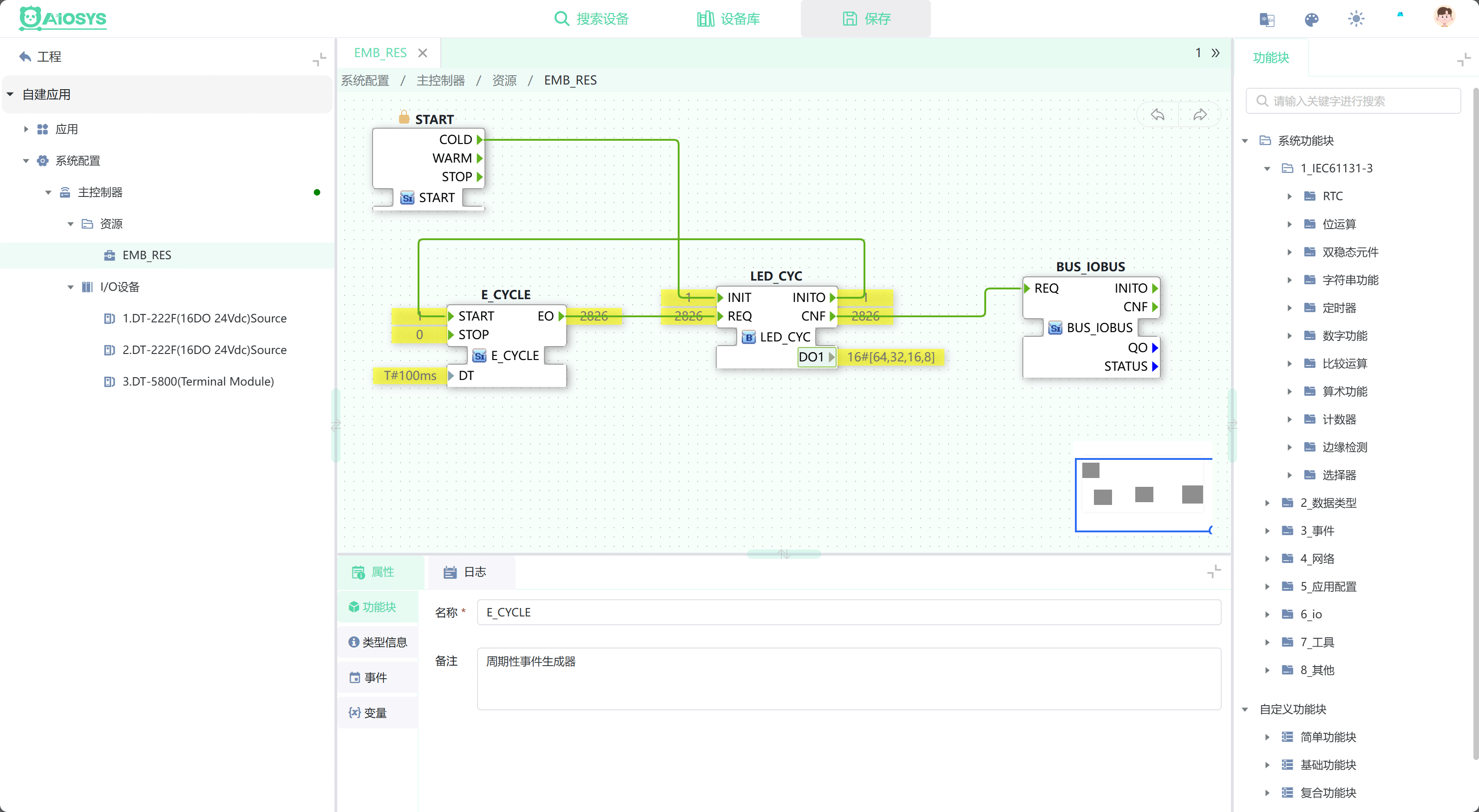

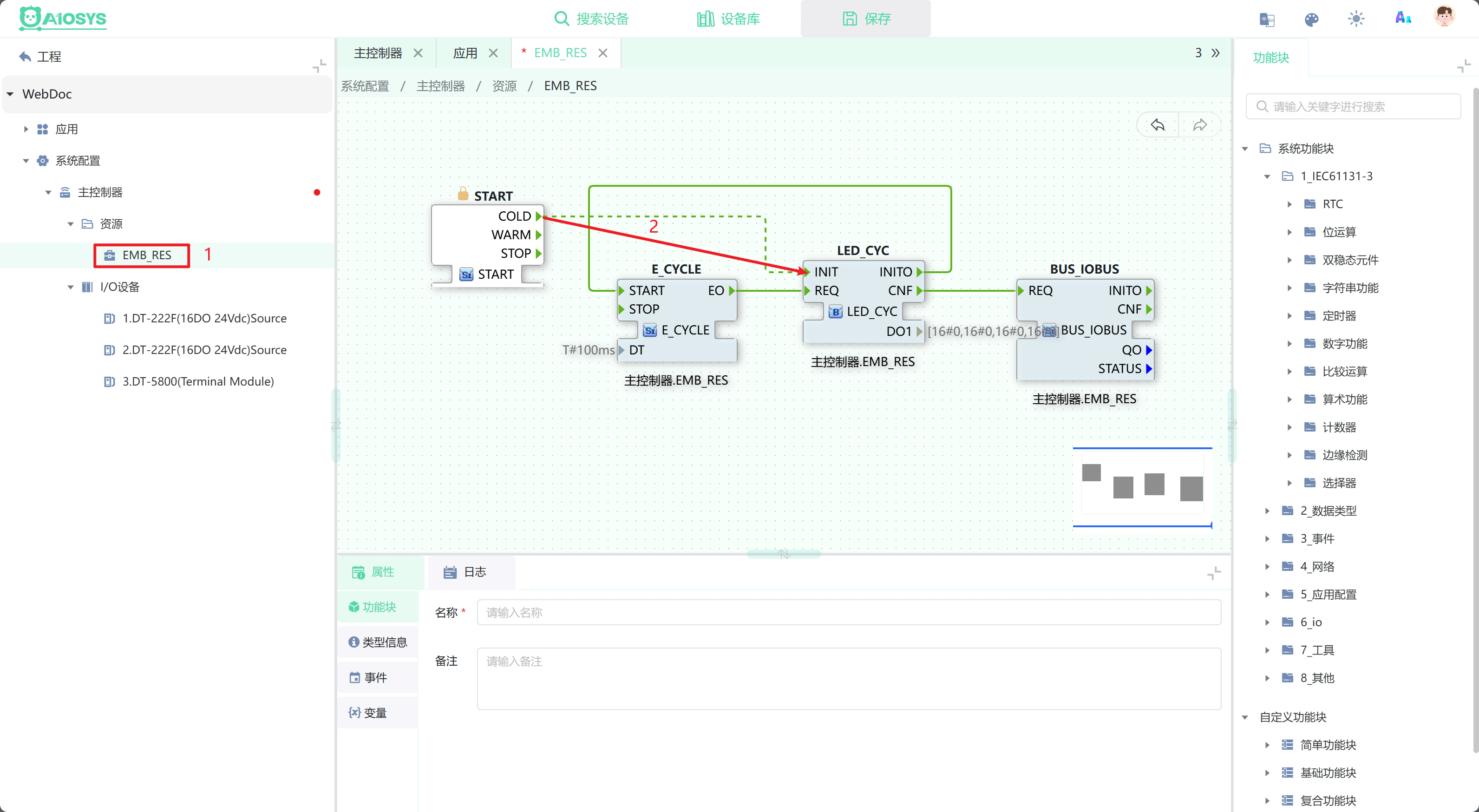

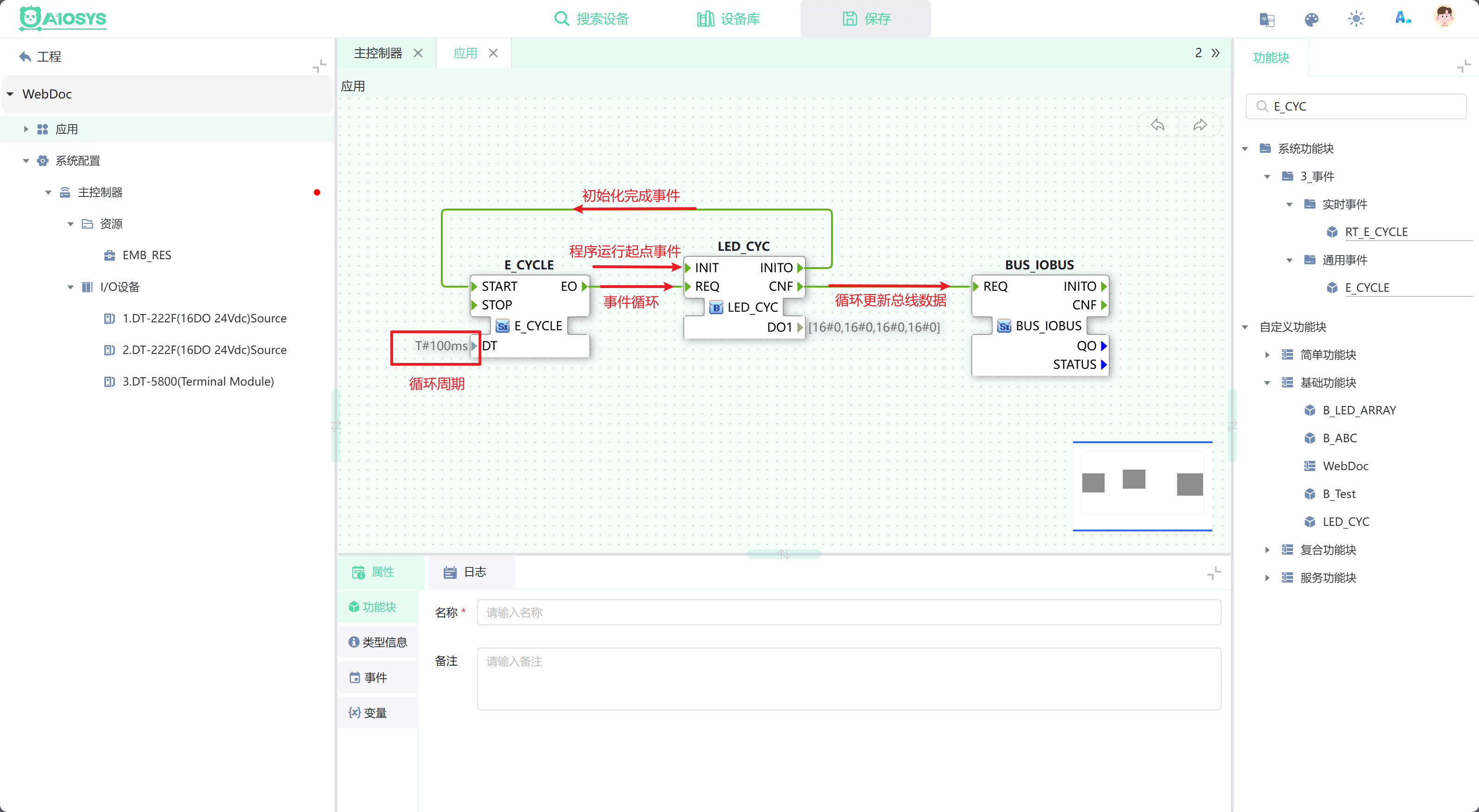

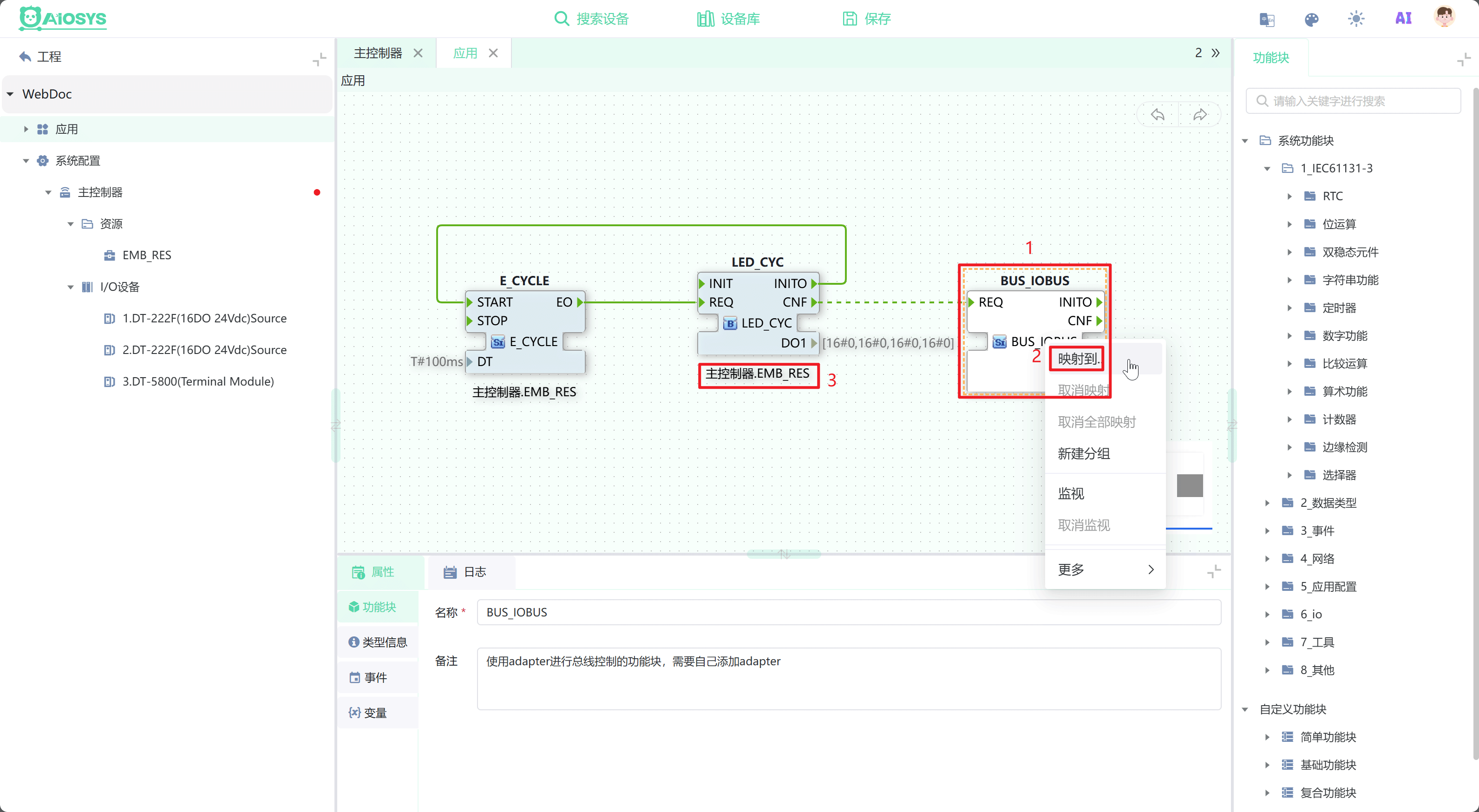

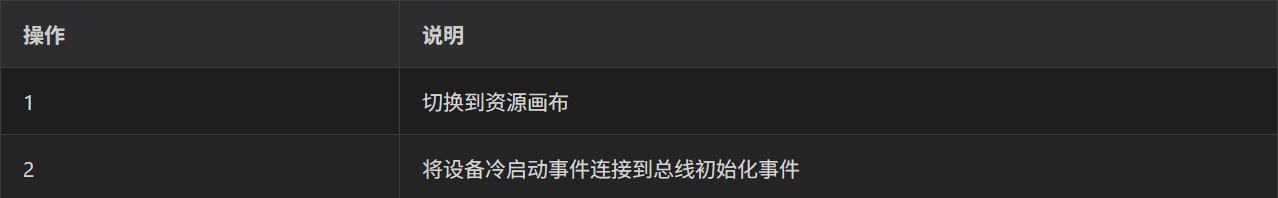

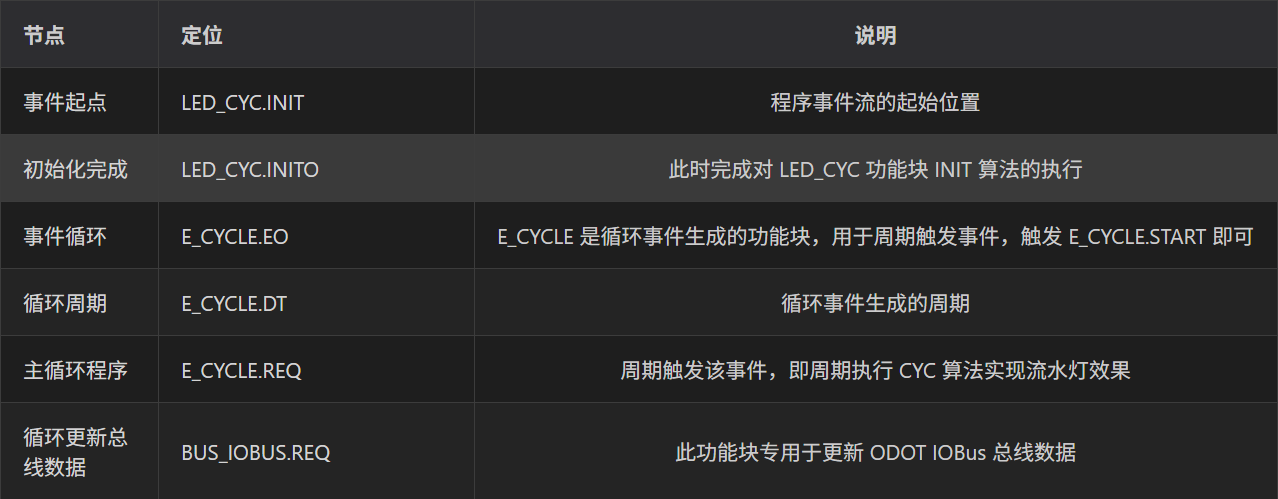

3.2 在资源内连线

图中操作说明如下：

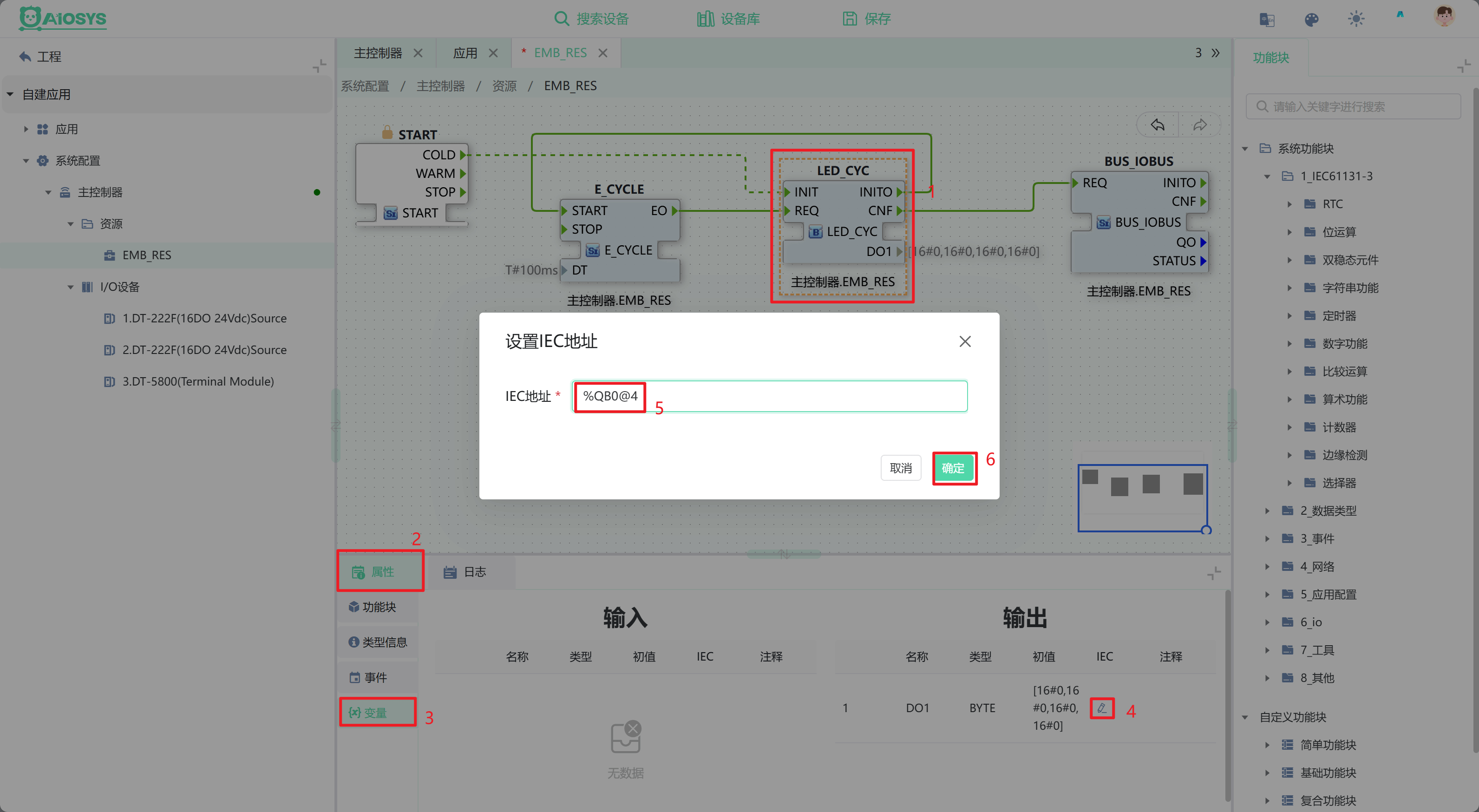

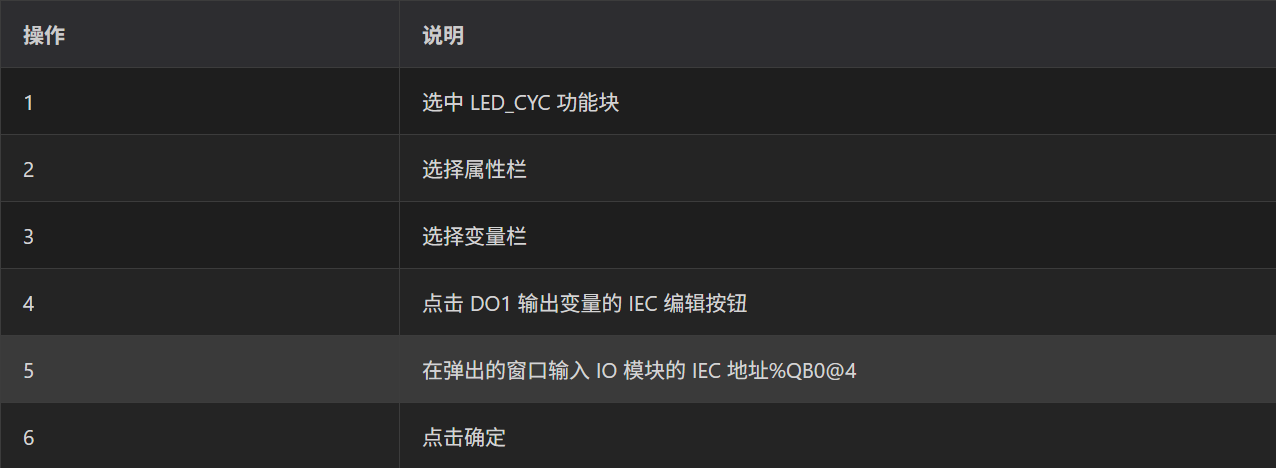

3.3 绑定IEC地址

图中操作说明如下：

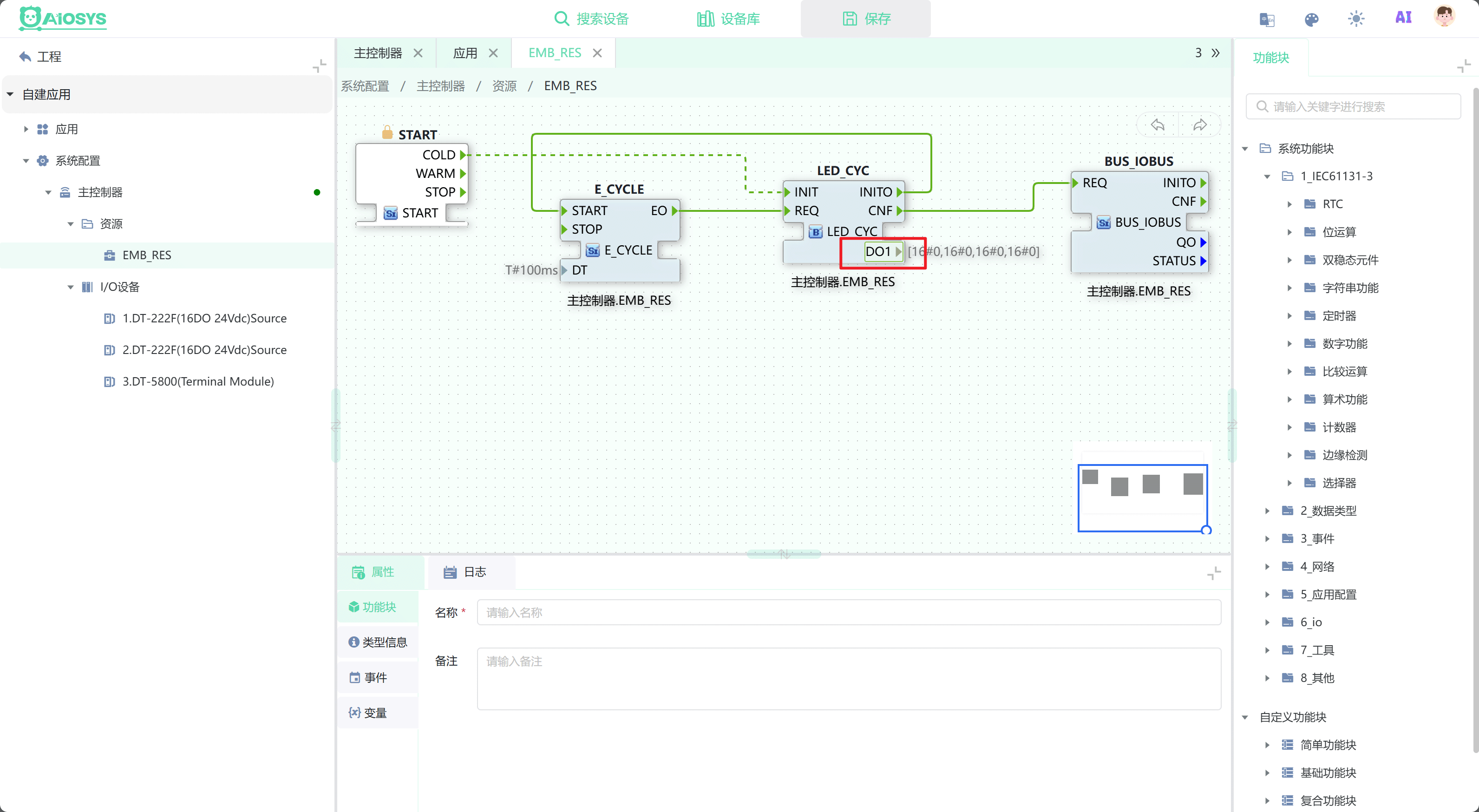

绑定完成后LED_CYC.DO1被浅绿色覆盖：

第四步：程序部署/监控

程序部署完成后，可进行功能块在线监视

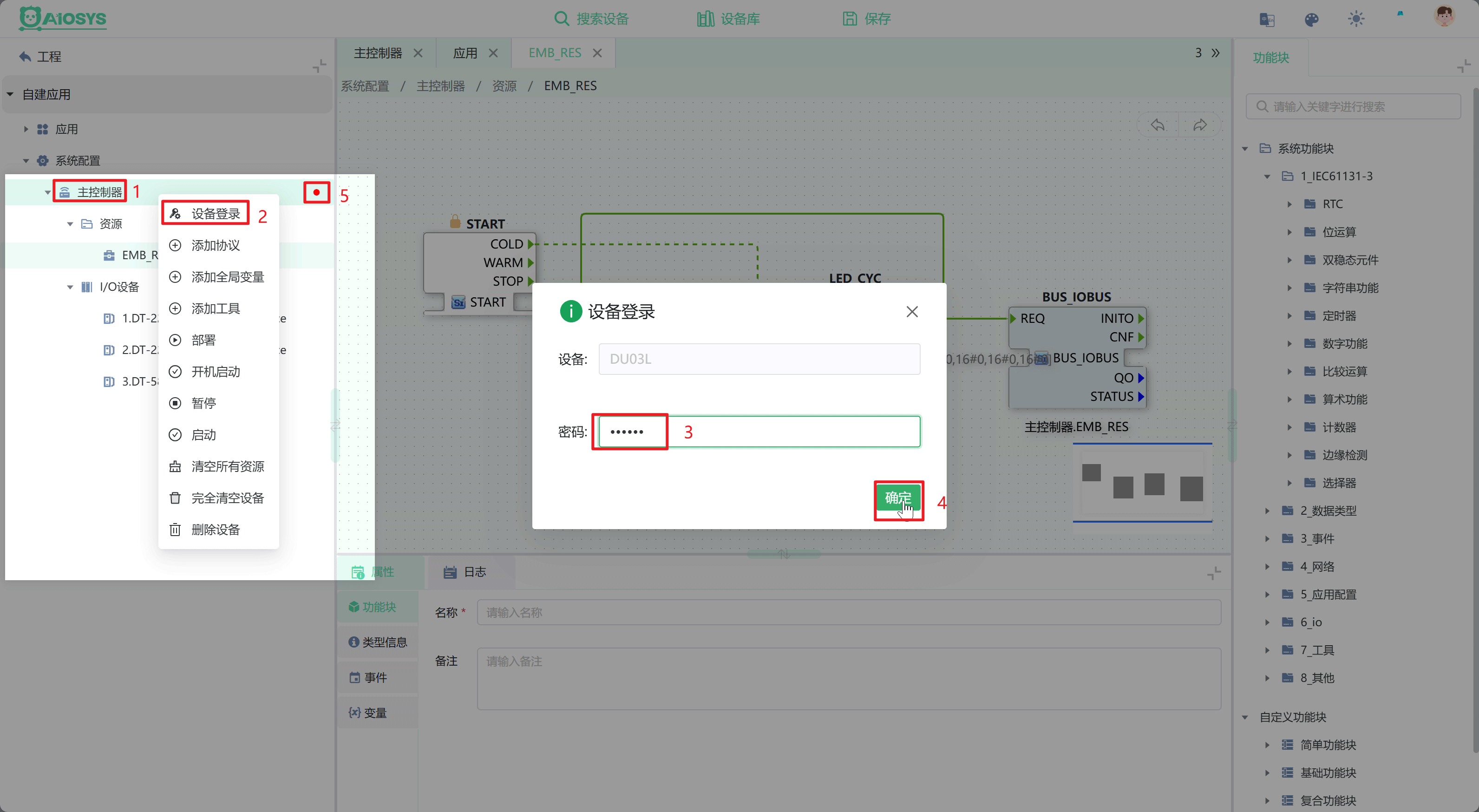

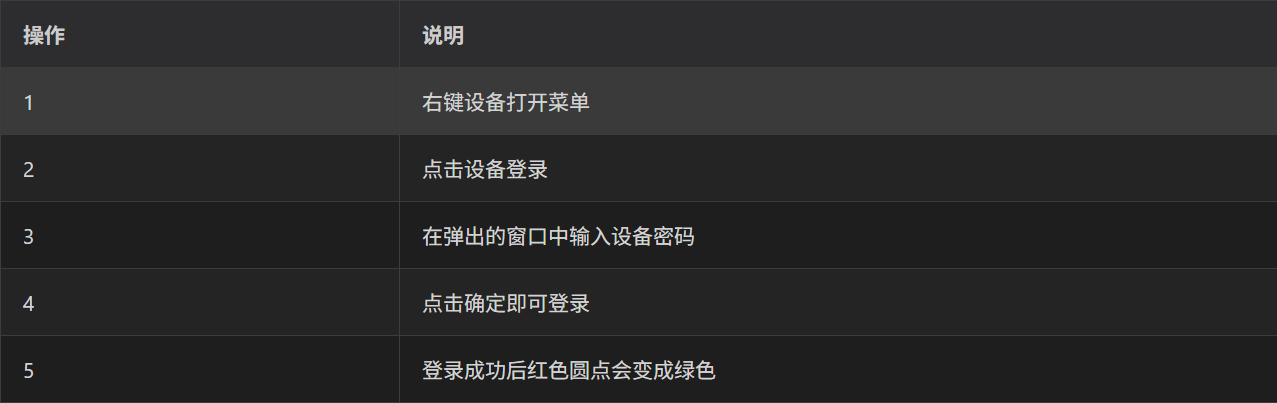

4.0 设备登录

图中操作说明如下：

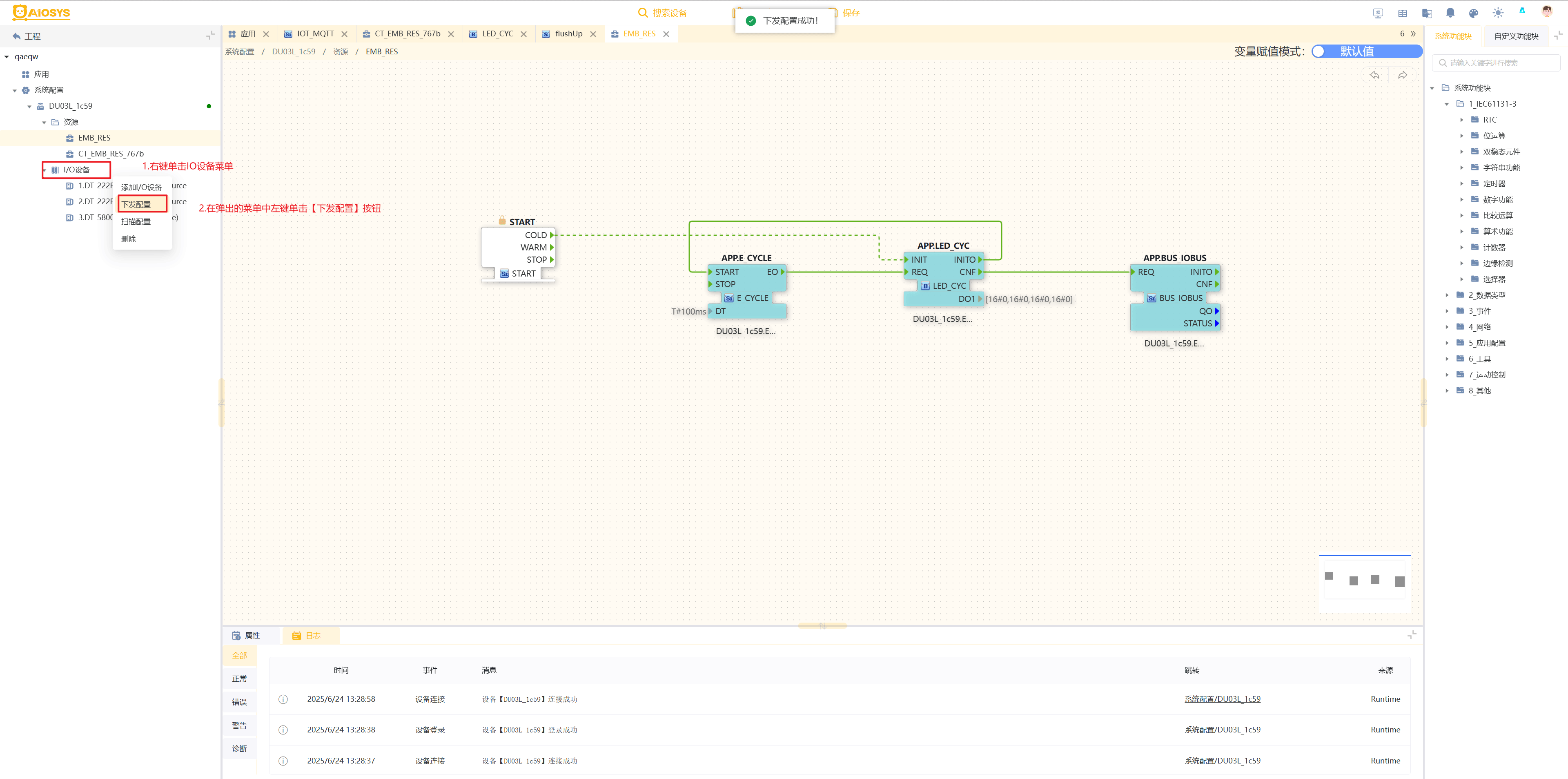

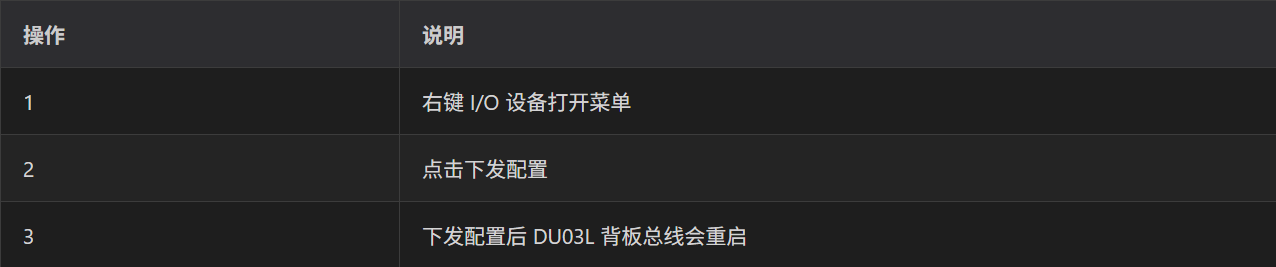

4.1 配置下发

图中操作说明如下：

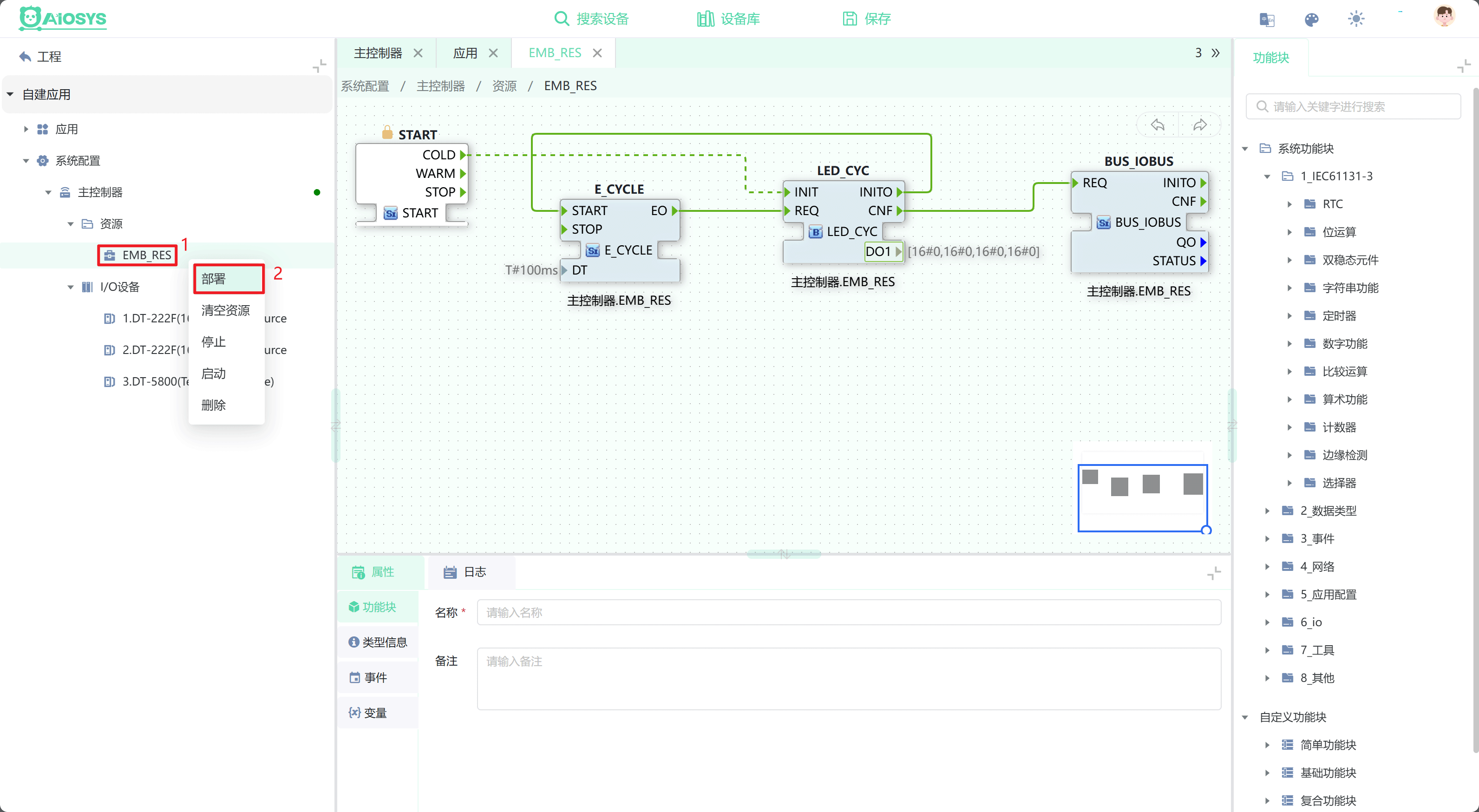

4.2 程序部署

图中操作说明如下：

4.3 程序监控

选中想要监控的功能块，右键选择监控即可：

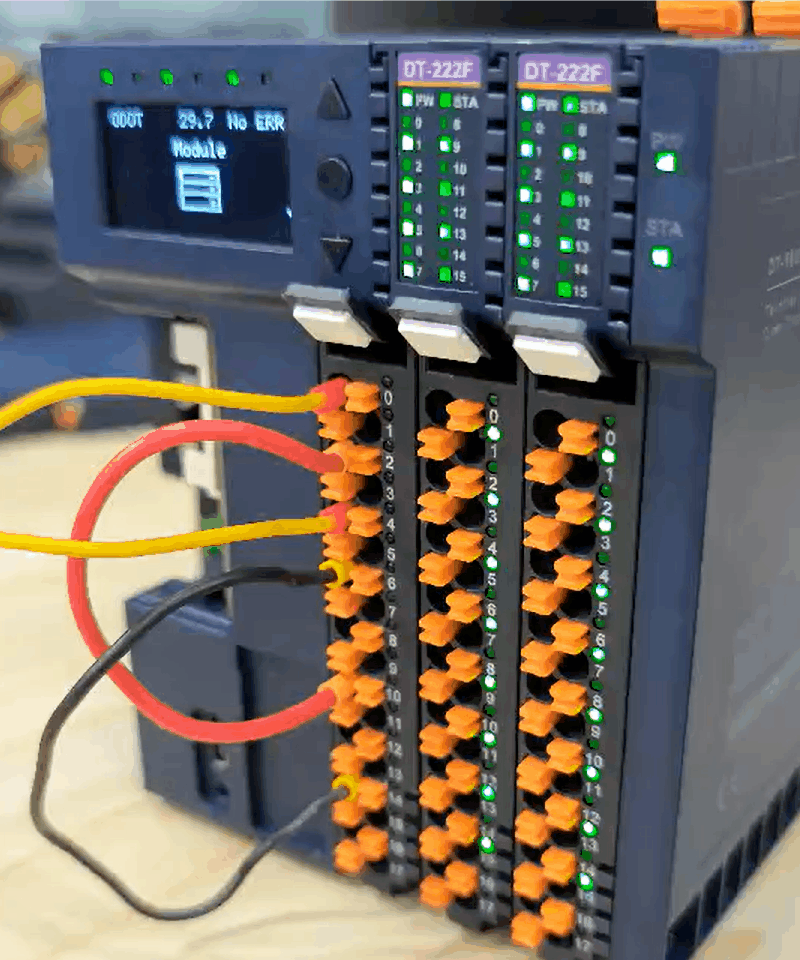

4.4 流水灯效果
