IEC61499标准支持

__________________

IEC 61499标准下的事件驱动与分布式部署

一、IEC 61499标准概述

1.1 标准背景

IEC 61499是国际电工委员会(IEC)制定的工业过程测量和控制系统的功能块标准，旨在为分布式控制系统提供一个开放、可互操作的框架。该标准定义了基于功能块的分布式控制系统设计方法，特别强调事件驱动的通信机制，为工业自动化系统的开发和实现提供了标准化的方法。

1.2 核心概念

- 功能块（Function Block, FB）：系统的基本功能单元，包含输入、输出和内部逻辑

- 事件（Event）：触发功能块执行的信号，是系统运行的核心驱动力

- 数据（Data）：功能块之间传递的信息，承载系统运行所需的各种参数

- 应用程序（Application）：由功能块网络组成的完整控制系统

- 设备（Device）：运行功能块的硬件平台，是分布式系统的物理基础

二、事件驱动原理

2.1 事件驱动概念

在IEC 61499标准中，事件驱动是系统的核心运行机制。与传统的周期性扫描不同，功能块的执行不是由时钟周期触发，而是由事件触发。当一个功能块接收到事件时，它会执行内部逻辑，并可能产生新的事件传递给其他功能块，形成事件驱动的执行链。

2.2 事件类型

- 外部事件：来自系统外部的触发信号，如传感器输入、用户操作等

- 内部事件：系统内部产生的信号，如功能块执行完成后产生的事件

- 数据事件：数据值变化触发的事件，当输入数据发生变化时产生

- 时间事件：定时器产生的事件，基于时间间隔或特定时间点触发

2.3 事件链

事件在功能块网络中形成事件链，从触发源开始，通过功能块的执行，最终到达目标功能块。事件链的执行是异步的，每个功能块只在接收到事件时才会执行，这种机制使得系统能够更高效地响应外部变化。

三、分布式部署架构

3.1 分布式系统结构

IEC 61499支持真正的分布式控制系统，其中功能块可以分布在不同的设备上运行。系统结构包括以下层次：

- 设备（Device）：物理或逻辑上的计算单元，如PLC、工业计算机等

- 资源（Resource）：设备内的执行环境，为功能块提供运行空间

- 应用程序（Application）：运行在资源上的功能块网络，实现特定的控制逻辑

- 功能块（Function Block）：基本功能单元，是系统的最小可执行组件

3.2 通信模型

IEC 61499定义了两种通信模型，以满足不同场景的通信需求：

1) 客户端-服务器模型：用于非实时通信，适用于配置、监控等场景

2) 发布-订阅模型：用于实时事件和数据传输，确保事件的及时传递

3.3 分布式部署优势

- 灵活性：功能块可以根据需要在不同设备间迁移，适应系统变化

- 可扩展性：易于添加新设备和功能，满足系统扩容需求

- 容错性：单点故障不会导致整个系统崩溃，提高系统可靠性

- 实时性：事件驱动机制确保快速响应，满足实时控制要求

- 模块化：功能块的标准化设计便于系统维护和升级

四、案例分析：基于双PLC的分布式事件驱动系统

本案例采用两个PLC设备，演示IEC 61499标准下的分布式部署及事件驱动实现。

4.1 系统准备：新建工程与添加设备

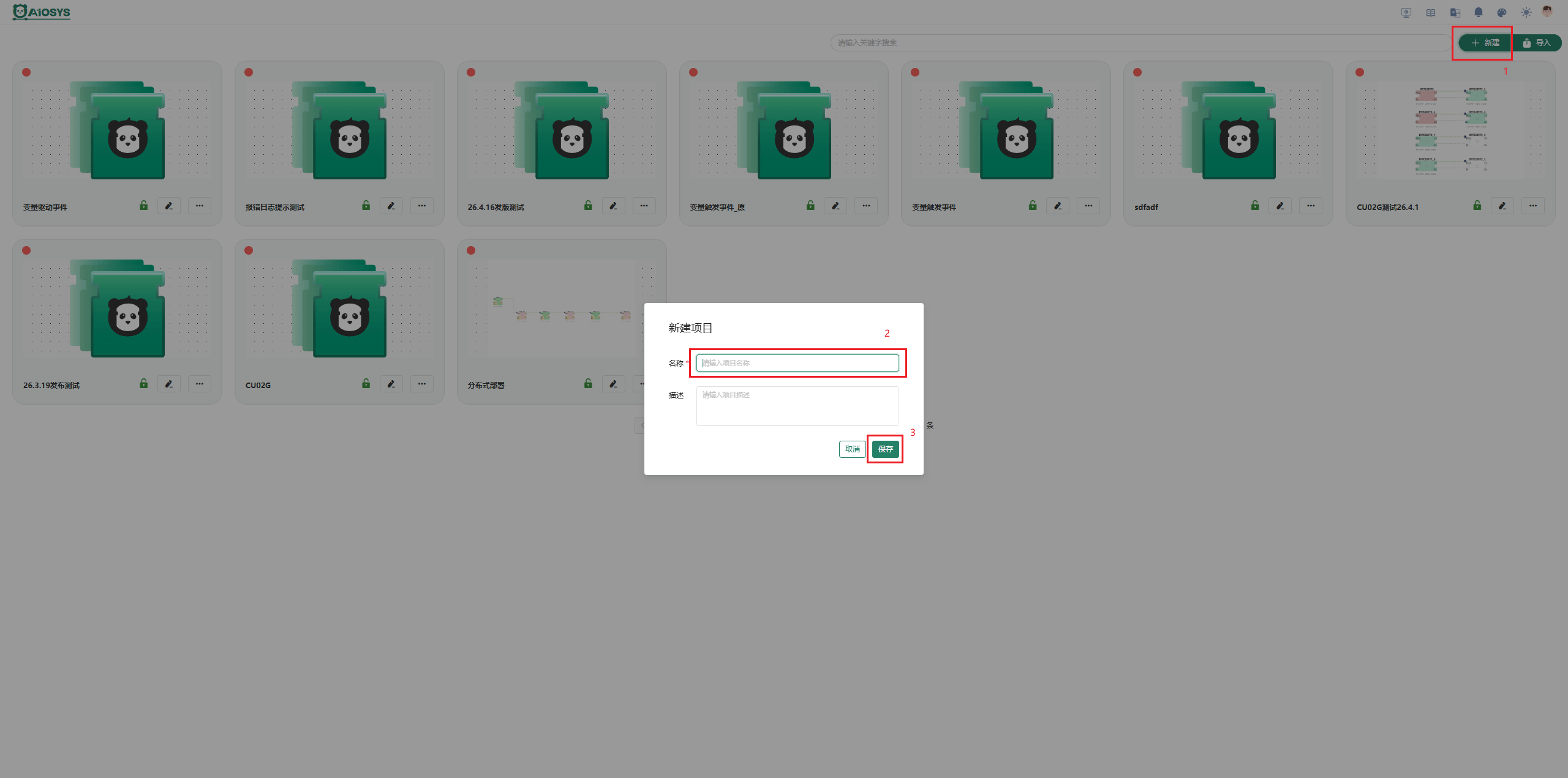

1. 创建新工程

点击新建工程按钮，创建一个基于IEC 61499标准的工程。

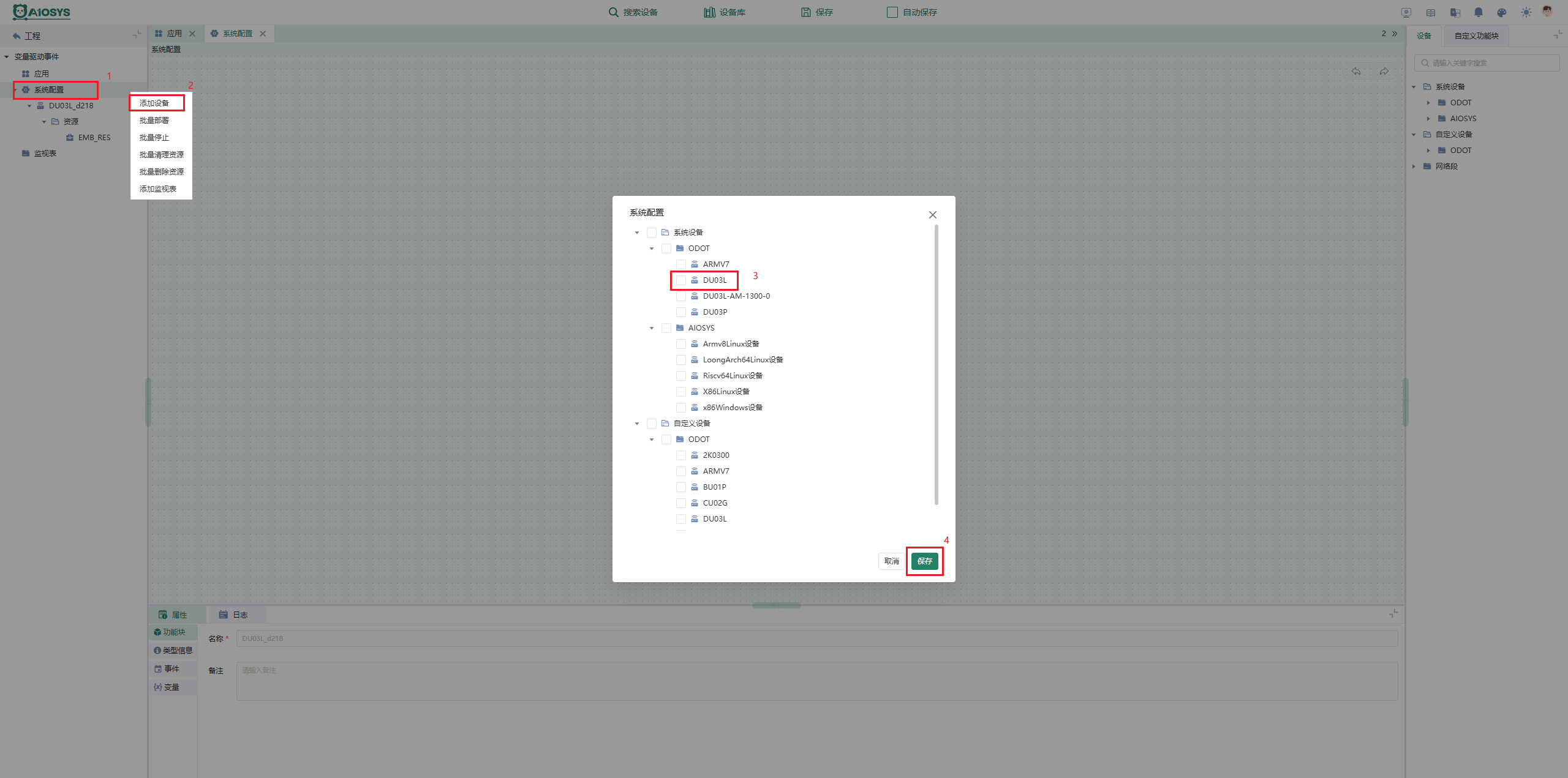

2. 添加设备

右键系统配置，选择添加设备，添加两个PLC设备。

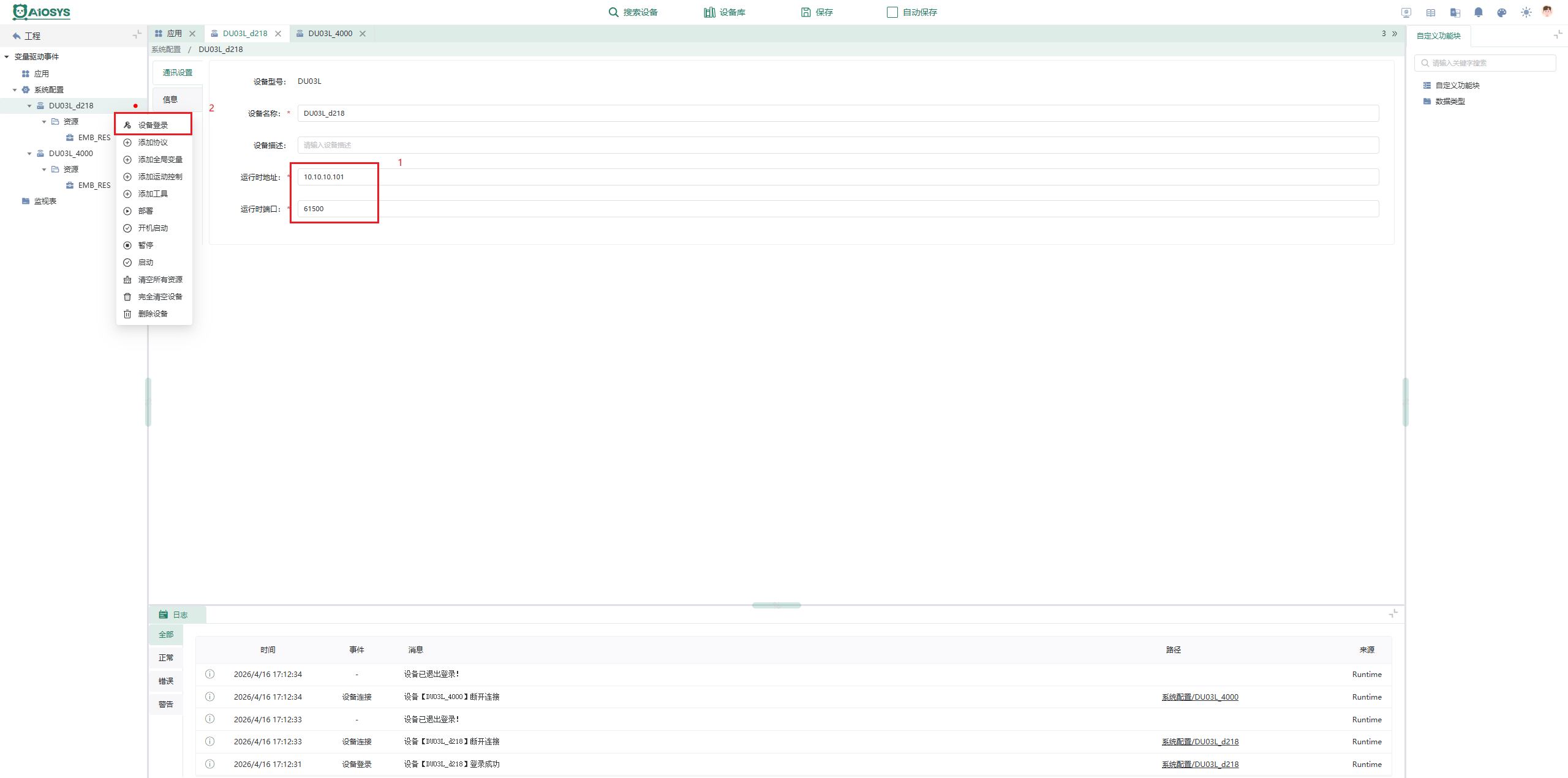

3. 设备配置

分别配置两个设备的IP地址并登录设备，确保设备网络连接正常。


4.2 程序设计：功能块网络构建

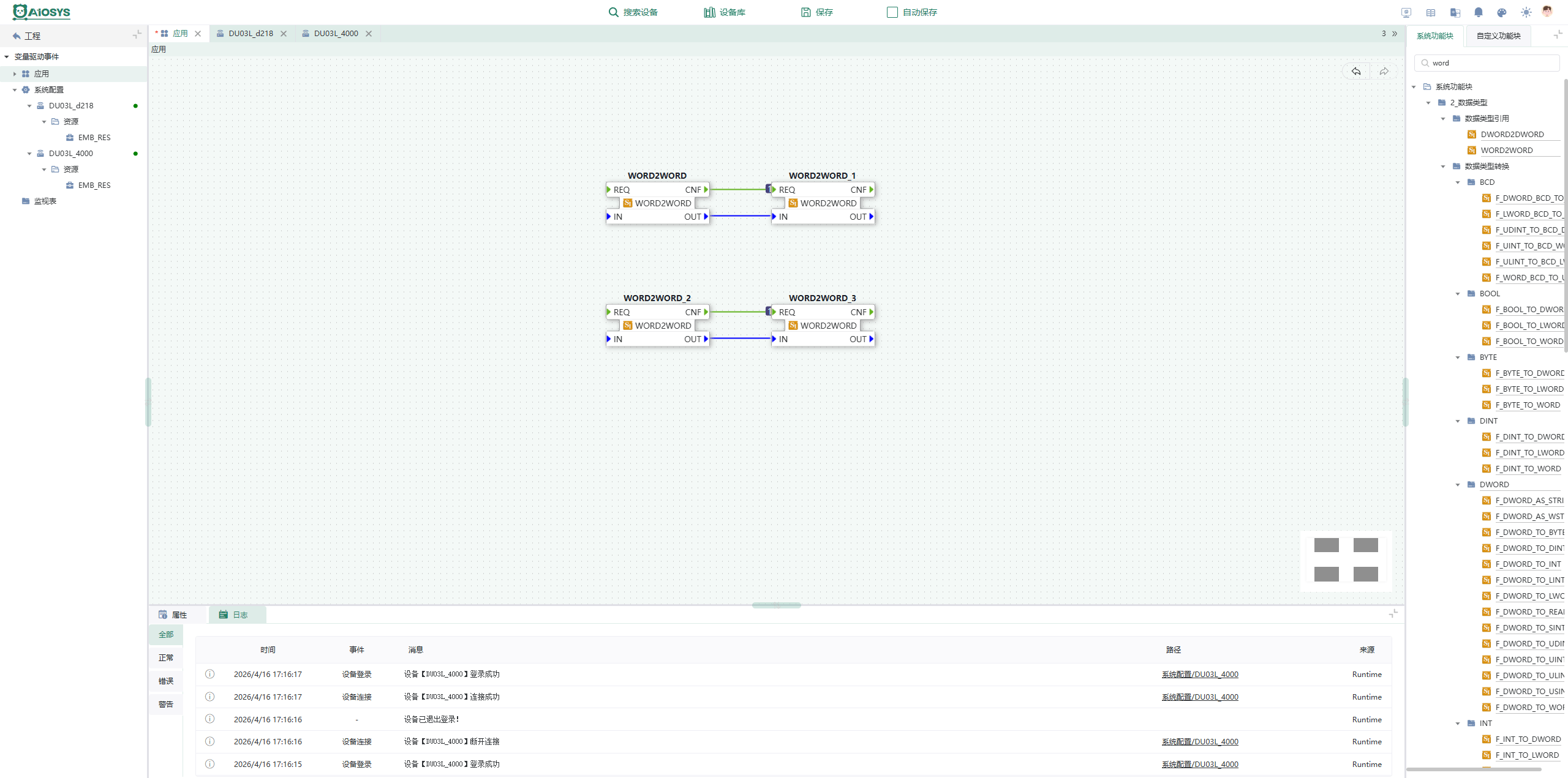

1. 功能块调用

调用4个WORD2WORD函数，用于在两个设备之间传递数据。

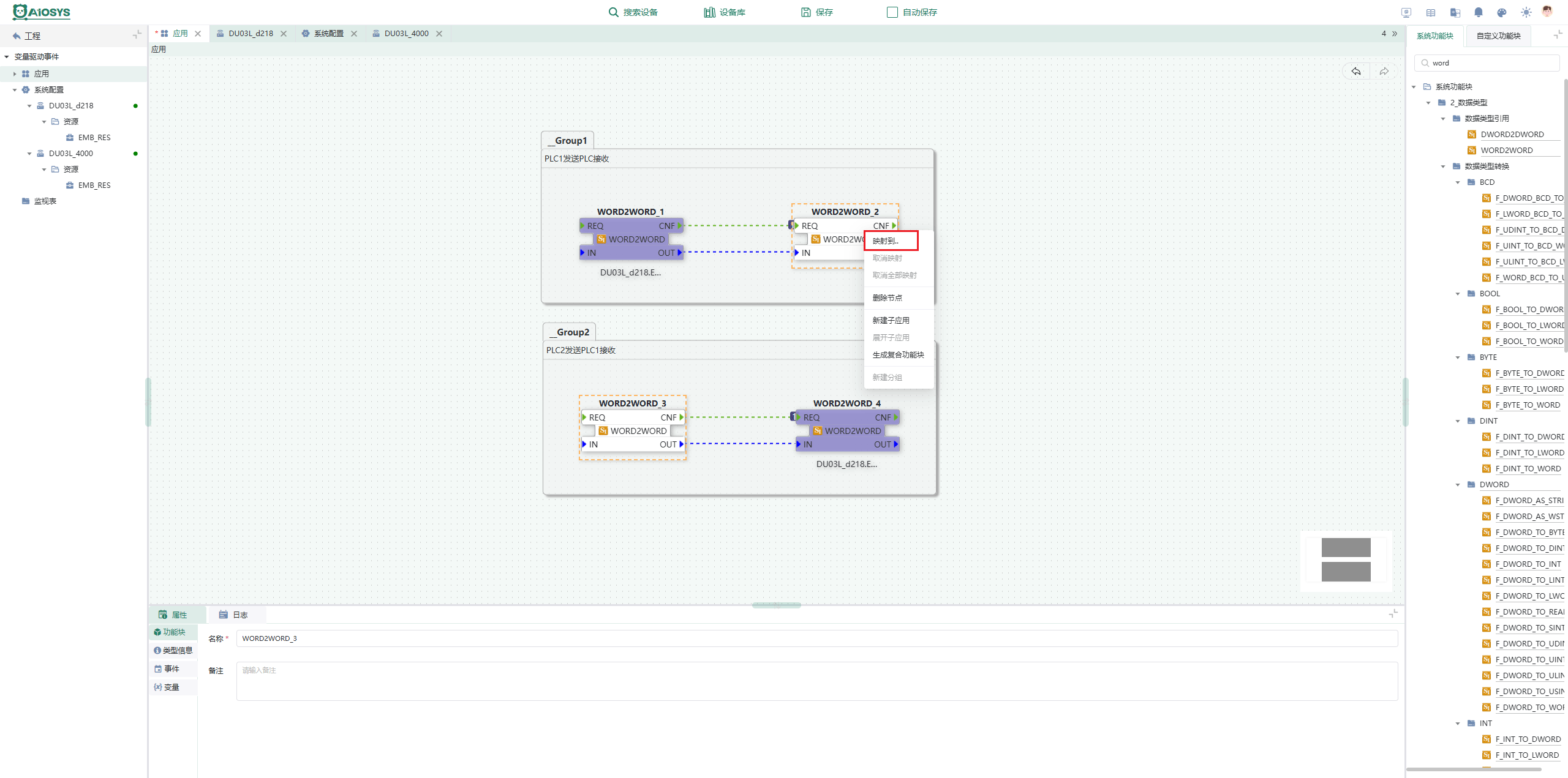

2. 设备映射

- 将WORD2WORD_1和WORD2WORD_4映射至PLC1

- 将WORD2WORD_2和WORD2WORD_3映射至PLC2


4.3 系统部署与监视

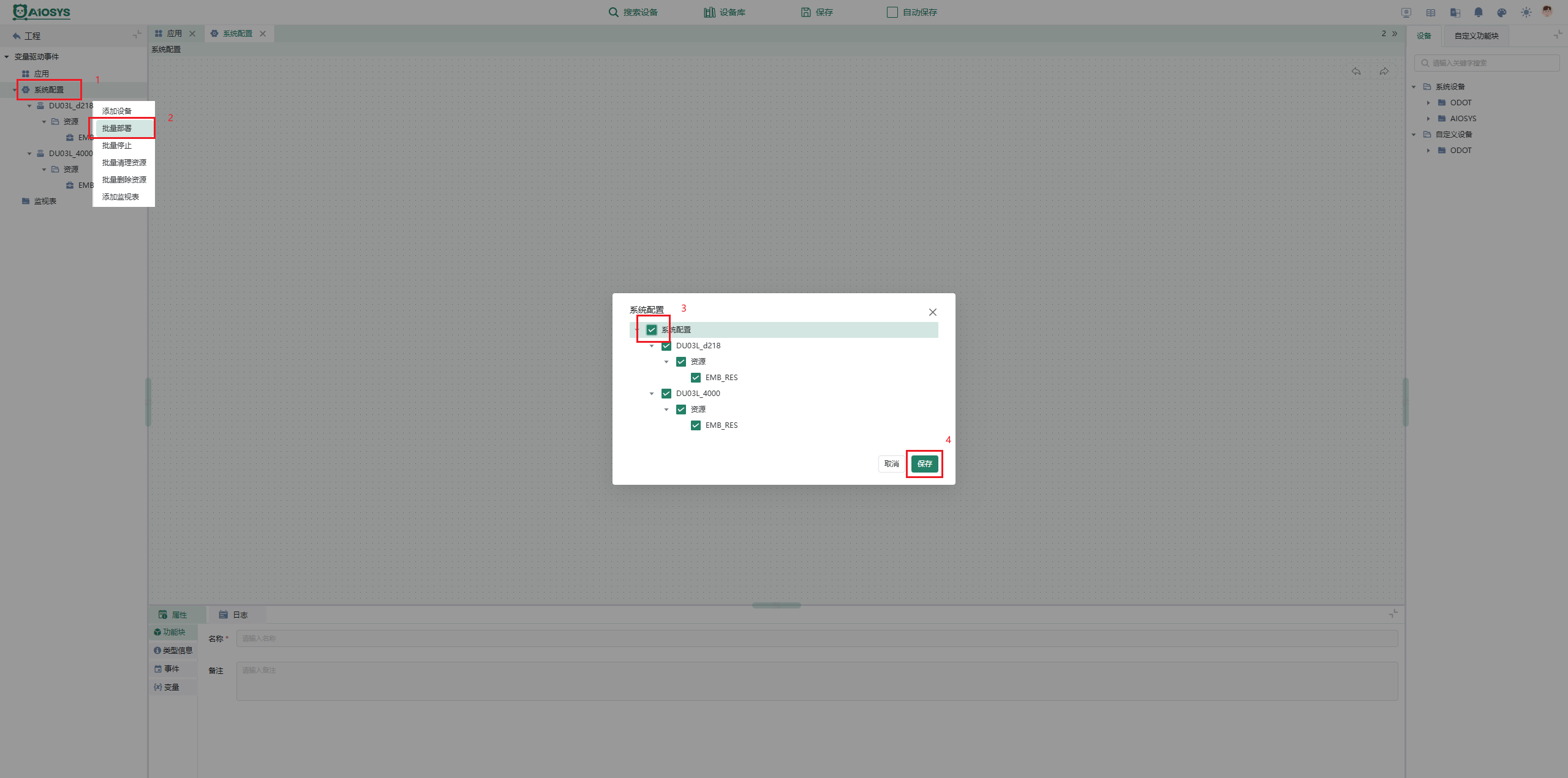

1. 批量部署

右键系统配置，选择批量部署，将程序部署至两个PLC设备。

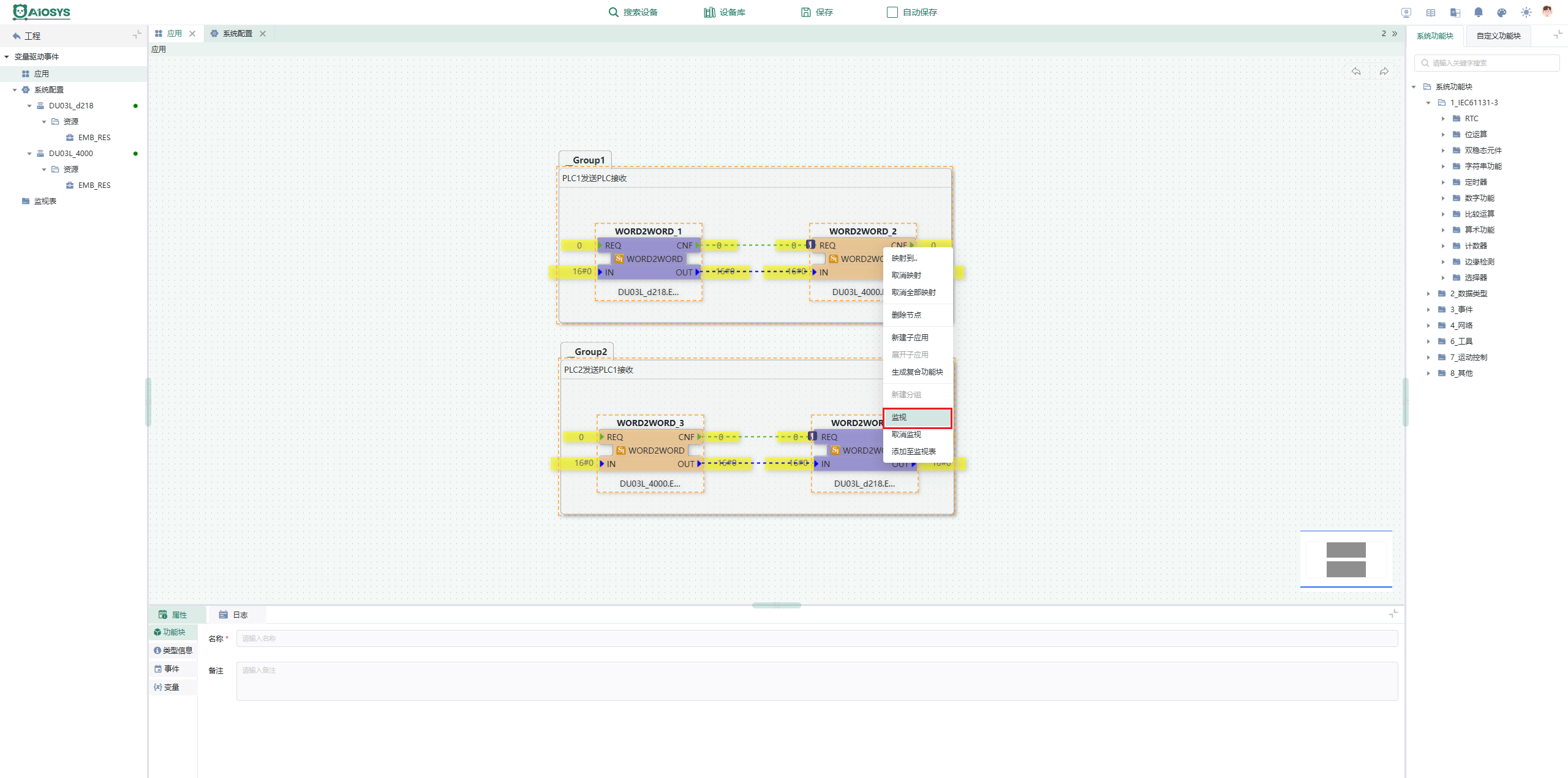

2. 程序监视

全选程序右键点击监视，实时监视程序运行状态。


4.4 事件驱动演示

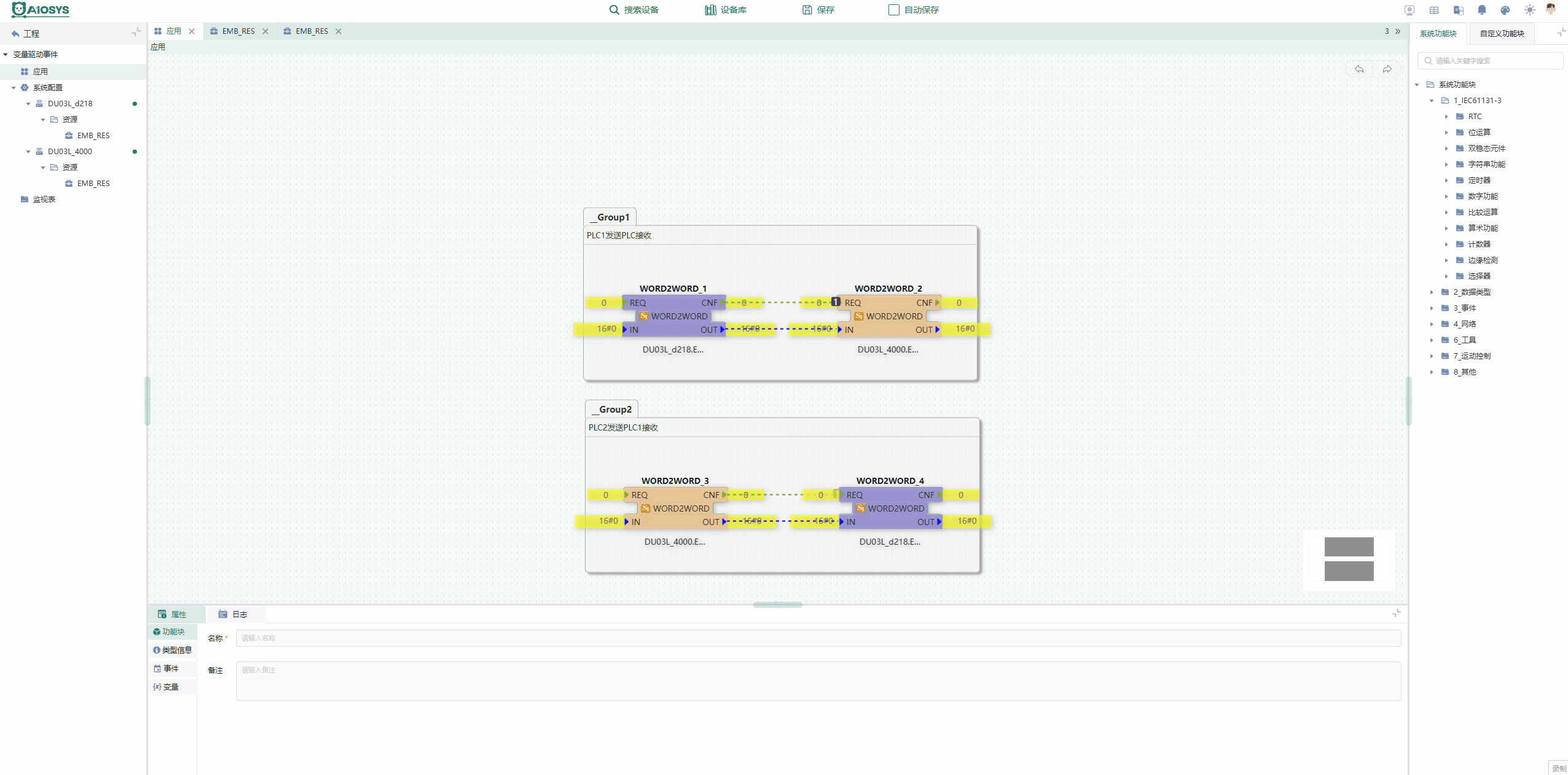

1. 数据发送

给PLC1的word2word_1变量输入赋值为16#FF，此时事件未触发，PLC2的word2word_2变量输出为0.

2. 事件触发

当触发事件时，PLC2的word2word_2变量输出为16#FF，实现数据的事件驱动传输。

3. 反向数据传输

PLC2发送至PLC1的数据传输过程同理。


五、技术优势与应用前景

5.1 技术优势

- 响应迅速：事件驱动机制确保系统能够实时响应外部变化

- 资源高效：仅在事件发生时执行，节省计算资源

- 系统可靠：分布式架构提高系统容错能力

- 开发便捷：标准化的功能块设计简化开发流程

- 维护容易：模块化结构便于系统维护和故障排查

5.2 应用前景

- 智能工厂：实现设备间的协同工作和智能决策

- 工业物联网：支持大规模分布式设备的连接和管理

- 边缘计算：将计算能力分布到边缘设备，减少延迟

- 柔性制造：快速响应市场变化，实现生产流程的灵活调整

六、总结

IEC 61499标准为事件驱动的分布式控制系统提供了一个完整的框架，通过功能块的概念和事件驱动的机制，实现了高度模块化、可扩展和实时的控制系统。本案例通过双PLC设备的分布式部署，展示了IEC 61499标准在实际应用中的优势和实现方法。

随着工业4.0和物联网的发展，基于IEC 61499标准的事件驱动分布式控制系统将在未来的智能工业中发挥越来越重要的作用，为工业自动化带来更高的效率、可靠性和灵活性。
